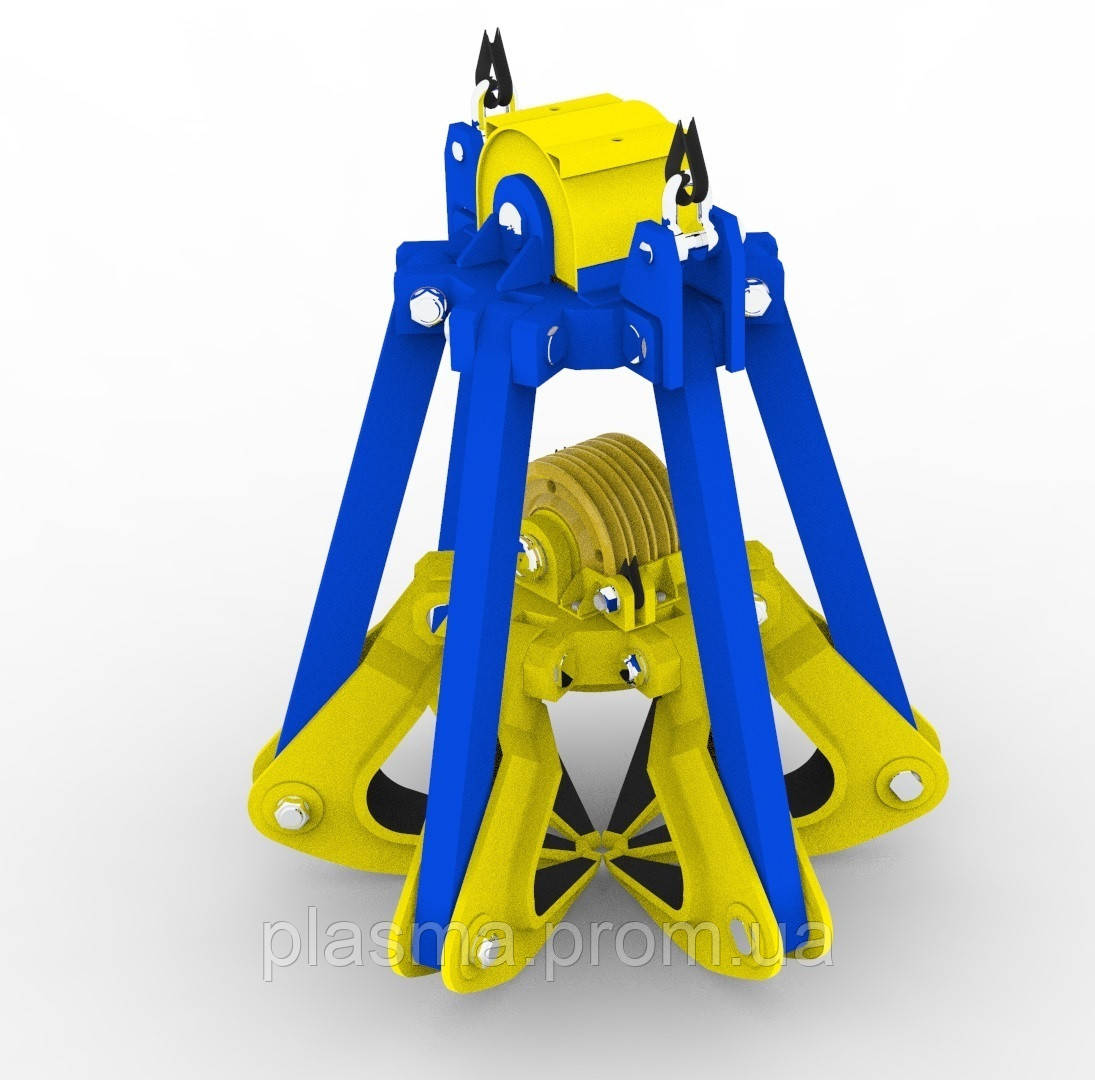

Грейфери многочелюстные четырехканатные

Грейфер многочелюстной четырехканатный (многочелюстной ківш) - це різновид грузозахвата, який застосовується для підйому і переміщення металобрухту, поковок, брикетів, металевої стружки. Застосовується на козлових, мостових та баштових кранах, а так само на екскаваторах замість звичайного ковша.

Четырехканатный грейфер - це грейфер, у якого операції з підйому виконують два каната, званих підйомними або підтримують, а розкривання та закривання грейфера також виконують два каната (званий замикаючими або закриваючими).

Переваги четырехканатного грейфера:
1. Зменшений знос каната.
2. Можливість створення великого зусилля закриття грейфера (в порівнянні з одноканатными грейферами).
Недоліки четырехканатного грейфера:
1. Необхідність обладнання вантажопідйомного механізму двухбарабанной лебідкою.
2. Втрати часу при частій зміні вантажозахоплювальних органів (потрібен час для перепасовки канатів вантажопідіймальних).
Четырехканатные многочелюстные грейфера поділяються за типом перевантажуваного вантажу.

Технічні характеристики многочелюстных четырехканатных грейферів:

Грейфера для подвоного черпання піщано-глинистої суміші.

Грейфера для навантаження-вивантаження металобрухту.

Грейфера для навантаження лісу.

Так само можлива поставка четырехканатных многочелюстных грейферів з наступними технічними характеристиками:

• ДГ8-8-Т2то-4к-1
• ДГ6-16-Т2-4к-3
• ДГ6-10-ВТ1-4к-В-1
• ДГ6-10-ВТ1-4к-1
• ДГ6-10-ВТ1то-4к-1
• ДГ6-8-ВТ1то-4к-В-0,5
• ДГ5-8-С3то-4к-0,7
• ДГ5-8-Т2то-4к-В-0,5
• ДГ3-5-Т1то-4к-В-0,45
• ДГ3-16-С3-4к-ПЧ-4,6
• ДГ3-10-С3-4к-ПЧ-2,2
• ДГ3-3,2-ВТ1то-4к-В-0,25

ДГ8-8-Т2то-4к-1
Грейфер многочелюстной четырехканатный ДГ8-8-Т2то-4к-1 для перевантаження металобрухту.
Призначення: перевантаження розділеного кускового металобрухту або великовагового брикетованого.

Основні параметри і розміри грейфера ДГ8-8-Т2то-4к-1:

Вантажопідйомність крана, т 8,0 Число канатів грейфера 4 Діаметр каната, мм 18,0 Кратність поліспаста 3 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 2,5-3,2 Допустима маса зачерп. вантажу, т 3,2 Маса грейфера, кг 3000 Число щелеп 8 Група вантажу по ГОСТ 24599-87 Т2то Висота, мм:   відкритого 2760 закритого 2310 Довжина, мм:   відкритого 3100 закритого 2175 Ширина, мм   відкритого 2840 закритого 2020

ДГ6-16-Т2-4к-3
Грейфер многочелюстной четырехканатный ДГ6-16-Т2-4к-3 для перевантаження металобрухту ДГ6-16-Т2-4к-3.
Призначення: перевантаження розділеного кускового металобрухту або великовагового брикетованого.

Основні параметри і розміри грейфера ДГ6-16-Т2-4к-3:

Вантажопідйомність крана, т 16,0 Число канатів грейфера 4 Діаметр каната, мм 28,0 Кратність поліспаста 4 Розрахунковий обсяг, м3 3 Насипна щільність вантажу, т/м3 2,5-3,2 Допустима маса зачерп. вантажу, т 9,6 Маса грейфера, кг 5700 Число щелеп 6 Група вантажу по ГОСТ 24599-87 Т2 Висота, мм:   відкритого 4050 закритого 3500 Довжина, мм:   відкритого 4500 закритого 3300

ДГ6-10-ВТ1-4к-В-1
Грейфер многочелюстной четырехканатный ДГ6-10-ВТ1-4к-В-1 для перевантаження чавуну в чушках.
Призначення: перевантаження чавуну в чушках по схемі напіввагон-склад, склад-судно.

Основні параметри і розміри грейфера ДГ6-10-ВТ1-4к-В-1:

Вантажопідйомність крана, т 10,0 Число канатів грейфера 4 Діаметр каната, мм 24,0 Кратність поліспаста 3 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 3,2-4,0 Допустима маса зачерп. вантажу, т 4,0 Маса грейфера, кг 4700 Число щелеп 6 Група вантажу по ГОСТ 24599-87 ВТ1 Висота, мм:   відкритого 3160 закритого 2460 Довжина, мм:   відкритого 2720 закритого 2470 Ширина, мм   відкритого 2450 закритого 2250

ДГ6-10-ВТ1-4к-1
Грейфер многочелюстной четырехканатный ДГ6-10-ВТ1-4к-1 для перевантаження чавуну в чушках.
Призначення: перевантаження чавуну в чушках по схемі напіввагон-склад, склад-судно.

Основні параметри і розміри грейфера ДГ6-10-ВТ1-4к-1:

Вантажопідйомність крана, т 10,0 Число канатів грейфера 4 Діаметр каната, мм 24,0 Кратність поліспаста 3 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 3,2-4,0 Допустима маса зачерп. вантажу, т 4,0 Маса грейфера, кг 4700 Число щелеп 6 Група вантажу по ГОСТ 24599-87 ВТ1 Висота, мм:   відкритого 3160 закритого 2460 Довжина, мм:   відкритого 2770 закритого 2470 Ширина, мм   відкритого 2480 закритого 2280

ДГ6-10-ВТ1то-4к-1
Грейфер многочелюстной четырехканатный ДГ6-10-ВТ1то-4к-1 для перевантаження металобрухту.
Призначення: перевантаження розділеного металобрухту, подовженого кускового або великовагового брикетованого металобрухту.

Основні параметри і розміри грейфера ДГ6-10-ВТ1то-4к-1:

Вантажопідйомність крана, т 10,0 Число канатів грейфера 4 Діаметр каната, мм 18,0 Кратність поліспаста 3 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 3,2-4,0 Допустима маса зачерп. вантажу, т 4,0 Маса грейфера, кг 4165 Число щелеп 6 Група вантажу по ГОСТ 24599-87 ВТ1то Висота, мм:   відкритого 3100 закритого 2310 Довжина, мм:   відкритого 3100 закритого 2680 Ширина, мм   відкритого 2800 закритого 2400

ДГ6-8-ВТ1то-4к-В-0,5
Грейфер многочелюстной четырехканатный ДГ6-8-ВТ1то-4к-В-0,5 для перевантаження металобрухту.
Призначення: перевантаження розділеного металобрухту, подовженого кускового або великовагового брикетованого металобрухту, за схемою вагон-склад, склад-судно.

Основні параметри і розміри грейфера ДГ6-8-ВТ1то-4к-В-0,5:

Вантажопідйомність крана, т 8 Число канатів грейфера 4 Діаметр каната, мм 18,0 Кратність поліспаста 3 Розрахунковий обсяг, м3 0,5 Насипна щільність вантажу, т/м3 3,2-4,0 Допустима маса зачерп. вантажу, т 2,0 Маса грейфера, кг 3200 Число щелеп 6 Група вантажу по ГОСТ 24599-87 ВТ1то Висота, мм:   відкритого 2770 закритого 2070 Довжина, мм:   відкритого 2620 закритого 2280 Ширина, мм   відкритого 2285 закритого 1980

ДГ5-8-С3то-4к-В-0,7
Грейфер многочелюстной четырехканатный ДГ5-8-С3то-4к-0,7 для перевантаження металобрухту.
Призначення: перевантаження металобрухту за схемою напіввагон-склад, склад-судно.

Основні параметри і розміри грейфера ДГ5-8-С3то-4к-В-0,7:

Вантажопідйомність крана, т 8,0 Число канатів грейфера 4 Діаметр каната, мм 18 Кратність поліспаста 3 Розрахунковий обсяг, м3 0,7 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерп. вантажу, т 1,4 Маса грейфера, кг 2650 Число щелеп 5 Група вантажу по ГОСТ 24599-87 С3то Висота, мм:   відкритого 2960 закритого 2145 Довжина, мм:   відкритого 2720 закритого 2525 Ширина, мм   відкритого 2350 закритого 2150

ДГ5-8-Т2то-4к-В-0,5
Грейфер многочелюстной четырехканатный ДГ5-8-Т2то-4к-В-0,5 для перевантаження металобрухту.
Призначення: перевантаження розділеного металобрухту, подовженого, кускового або великовагового брикетованого металобрухту.

Основні параметри і розміри грейфера ДГ5-8-Т2то-4к-В-0,5:

Вантажопідйомність крана, т 8,0 Число канатів грейфера 4 Діаметр каната, мм 18,0 Кратність поліспаста 3 Розрахунковий обсяг, м3 0,5 Насипна щільність вантажу, т/м3 2,5-3,2 Допустима маса зачерп. вантажу, т 1,6 Маса грейфера, кг 3600 Число щелеп 5 Група вантажу по ГОСТ 24599-87 Т2то Висота, мм:   відкритого 2775 закритого 2075 Довжина, мм:   відкритого 2620 закритого 2290 Ширина, мм   відкритого 2130 закритого 1950

ДГ4-5-Т1то-4к-В-0,45
Грейфер многочелюстной четырехканатный ДГ4-5-Т1то-4к-В-0,45 для перевантаження металобрухту.
Призначення: перевантаження розділеного металобрухту, подовженого кускового або великовагового брикетованого металобрухту, за схемою автомобіль-вагон, вагон-склад.
