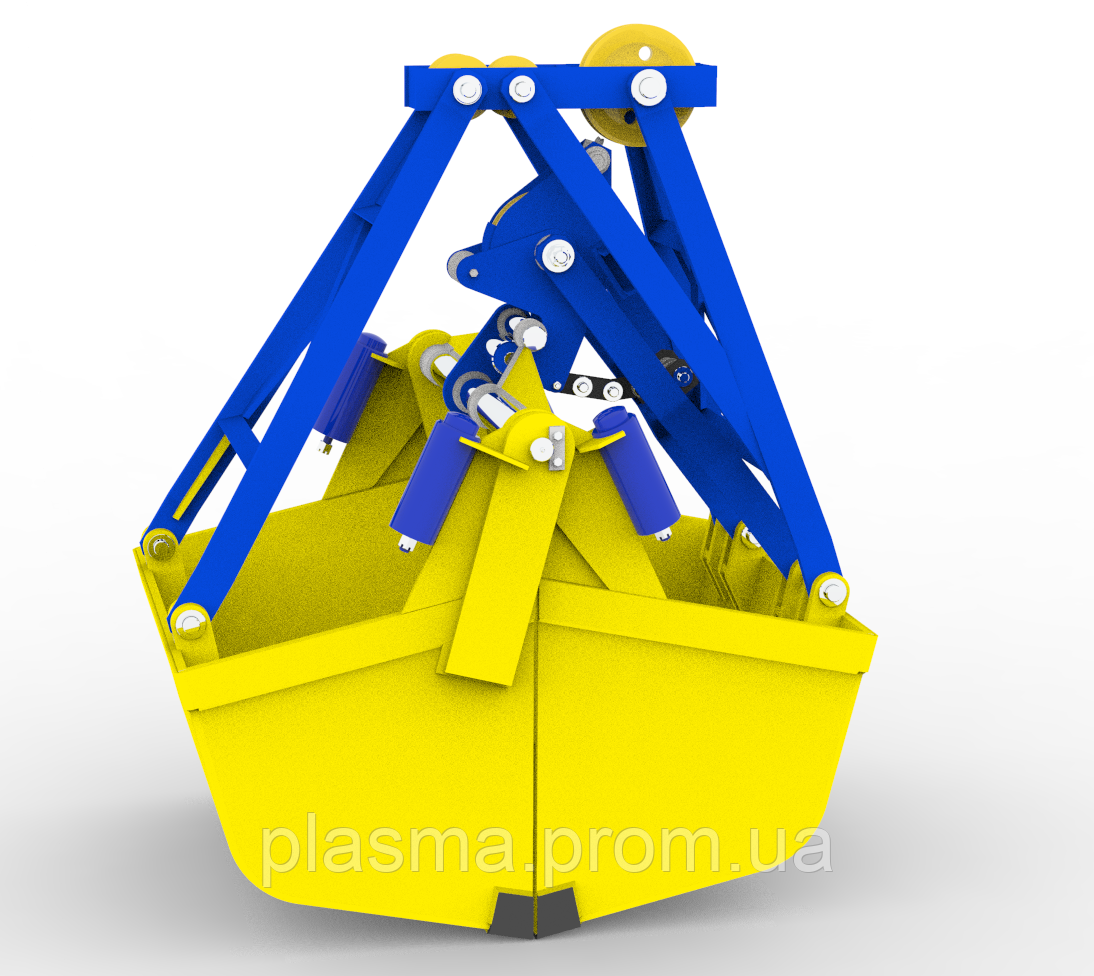

Грейфери двощелепні одноканатні

Грейфер двухчелюстной одноканатный (двухчелюстной ківш) - це різновид грузозахвата, який застосовується при вантажно-розвантажувальних роботах з кусковими і сипучими матеріалами (піском, шлаком, щебенем, гравієм, вугіллям тощо). Застосовується на козлових, мостових та баштових кранах, а так само на екскаваторах замість звичайного ковша.

Одноканатный грейфер - це грейфер, має один канат. Робочий цикл пристрою - зачерпывание, підйом вантажу, розкриття щелеп і опускання грейфера ведеться одним канатом, що працюють від однієї лебідки. У цьому полягає головна перевага одноканатних грейферів, що дозволяють використовувати однобарабанные приводи вантажопідйомних механізмів (автокран). Одноканатный грейфер навішується безпосередньо на гак вантажопідіймального механізму і є швидкозмінним до знімних вантажозахоплювальних пристосуванням. З допомогою одноканатного грейфера можливо на існуючому грузоподъемном обладнанні, механізувати вантажно-розвантажувальні роботи за транспортування сипучих вантажів.

За принципом відкривання щелеп одноканатні грейфери діляться на кілька систем:
1. Грейфери, щелепи яких відкриваються при торканні опорної поверхні.
2. Грейфери, щелепи яких відкриваються на будь-якій висоті (в межах ходу гака вантажопідйомного механізму) з допомогою канатного або керованого вимикального пристрою.
3. Грейфери, щелепи яких відкриваються на певній висоті з допомогою підвісної дзвони.
Дві останні системи мають дистанційне керування, що вимагають окремих механічних зв'язків (канатів тощо), що є істотним недоліком.

Грейфери, щелепи яких відкриваються при торканні опорної поверхні, поділяються на дві підсистеми:
1. Грейфери з падаючим важелем.
2. Грейфери з компенсуючим барабаном (основний недолік - складність конструкції і подальшого ремонту).

Технічні характеристики двухчелюстных одноканатних грейферів:

Так само можлива поставка двухчелюстных одноканатних грейферів з наступними технічними характеристиками:

• 5-С3-1к-В-1
• ДГ2-5-С2-1к-В-1
• ДГ2-5-С3-1к-В-1
• ДГ2-5-Т2т-1к-В-1
• ДГ2-8-С3-1к-В-1,5

5-С3-1к-В-1
Призначений для навантаження і розвантаження сипучих і дрібносипких матеріалів з об'ємною вагою до 2000 кг/м3 Управління проводиться безпосередньо кранівником. Легкість управління обумовлена спеціальною конструкцією одноканатного грейфера, не вимагають додаткової запасовки каната (навішуються на гак крана), є швидкозмінним вантажопідйомним органом, підходять для перевантаження матеріалів за схемою: вагон-склад. Грейфер одноканатный має велику геометричну ємність, а також велику масу зачерпываемого вантажу, що дозволяє істотно економити час роботи.

Основні параметри і розміри грейфера 5-С3-1к-В-1:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 1 Діаметр каната, мм 18 Кратність поліспаста 2 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерп. вантажу, т 2 Маса грейфера, кг 1600 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   Відкритого 2770 Закритого 2370 Довжина, мм:   Відкритого 2220 Закритого 1720 Ширина, мм 1480

ДГ2-5-С2-1к-В-1
Грейфер двухчелюстной одноканатный для перевантаження будівельних матеріалів ДГ2-5-С2-1к-В-1 гіпсу, вапна, солі, сірки.
Призначення: перевантаження гіпсу, вапна, солі, сірки за схемою вагон-склад.

Основні параметри і розміри грейфера ДГ2-5-С2-1к-В-1:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 1 Діаметр каната, мм 18 Кратність поліспаста 3 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 1,25-1,6 Допустима маса зачерп. вантажу, т 1,6 Маса грейфера, кг 1200 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С2 Висота, мм: 2450 Довжина, мм: 1870 Ширина, мм 1480

ДГ2-5-С3-1к-В-1
Грейфер двухчелюстной одноканатный для перевантаження гравію, піску, шлаку і щебеню ДГ2-5-С3-1к-В-1.
Призначення: перевантаження гравію, піску, шлаку і щебеню.

Основні параметри і розміри грейфера ДГ2-5-С3-1к-В-1:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 1 Діаметр каната, мм 18 Кратність поліспаста 2 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерп. вантажу, т 2 Маса грейфера, кг 1600 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 2770 закритого 2370 Довжина, мм:   відкритого 2220 закритого 1720 Ширина, мм 1480

ДГ2-5-Т2т-1к-В-1
Грейфер двухчелюстной одноканатный для перевантаження руди, шламу ДГ2-5-Т2т-1к-В-1.
Призначення: перевантаження руди, шламу.

Основні параметри і розміри грейфера ДГ2-5-Т2т-1к-В-1:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 1 Діаметр каната, мм 18 Кратність поліспаста 3 Розрахунковий обсяг, м3 1 Насипна щільність вантажу, т/м3 1,55-2,85 Допустима маса зачерп. вантажу, т 2,9 Маса грейфера, кг 1750 Число щелеп 2 Група вантажу по ГОСТ 24599-87 Т2т Висота, мм:   відкритого 2430 закритого 2050 Довжина, мм:   відкритого 2560 закритого 1700 Ширина, мм   відкритого 1300

ДГ2-8-С3-1к-В-1,5
Грейфер двухчелюстной одноканатный для перевантаження сипучих матеріалів ДГ2-8-С3-1к-В-1,5 щебеню, гравію та піску.
Призначення: перевантаження щебеню, гравію та піску.

Основні параметри і розміри грейфера ДГ2-8-С3-1к-В-1,5:

Вантажопідйомність крана, т 8,0 Число канатів грейфера 1 Діаметр каната, мм 18 Кратність поліспаста 5 Розрахунковий обсяг, м3 1,5 Насипна щільність вантажу, т/м3 1,4-1,85 Допустима маса зачерп. вантажу, т 2,8 Маса грейфера, кг 2500 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 3480 закритого 3150 Довжина, мм:   відкритого 2600 закритого 1900 Ширина, мм 1580
