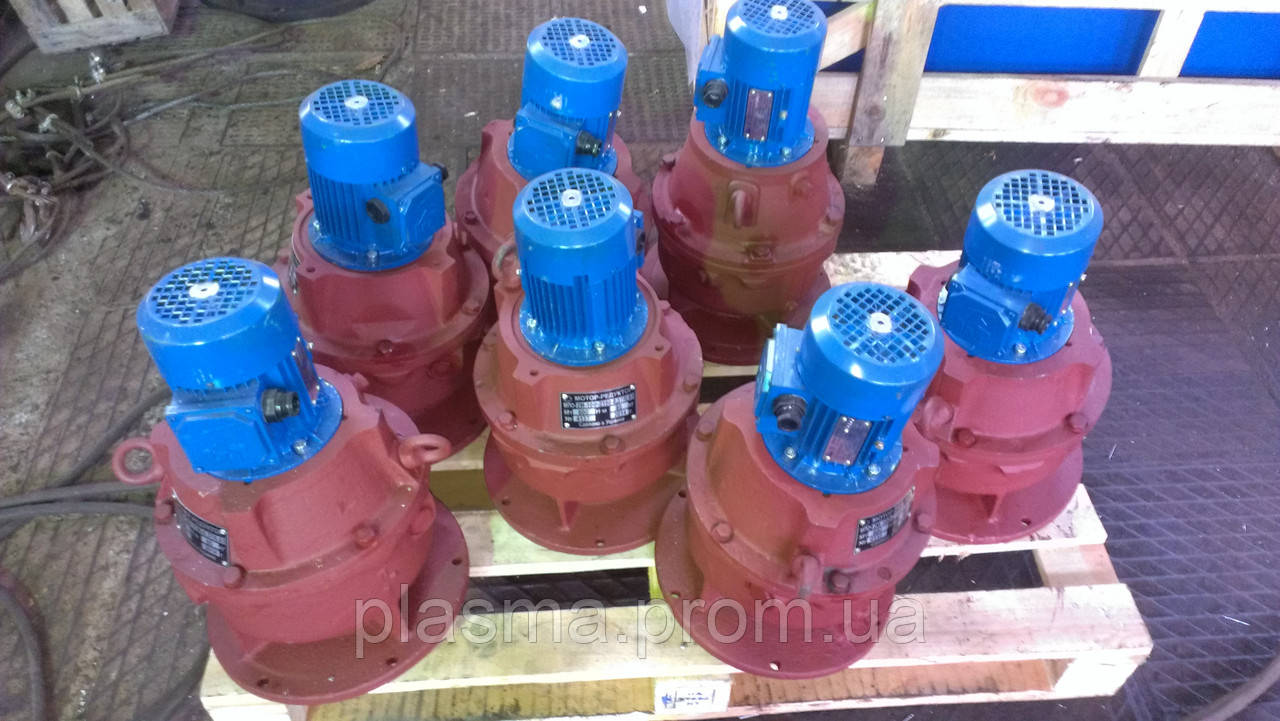

Мотор-редуктор МПО-1М

одноступінчатий, призначений для приводів перемішуючих пристроїв, що застосовуються в хімічній, медичній, мікробіологічній та інших галузях промисловості. Він може використовуватися для приводів машин загального призначення. Навантаження постійна і змінна одного напрямку і реверсивна.

Умови застосування мотор-редукторів МПО-1М:

• робота з періодичними зупинками і тривала до 24год. у добу;
• обертання валів в будь-яку сторону;
• частота обертання вхідного вала не більше 1500об/хв;
• атмосфера з підвищеною запиленістю, середа неагресивна;
• кліматичне виконання У категорииразмещения 2 і 3, кліматичне виконання Т категорія розміщення 2; температура навколишнього середовища від -40° С до +50° С.



Мотор-редуктор МПО-2М

двоступінчастий спеціального призначення, призначений для приводу апаратів хімічної промисловості. Мотор-редуктор призначений для режиму роботи S1 по ГОСТ 183-74 від мережі змінного струму з частотою 50 Гц і номінальними напругами по ГОСТ 21128-83.



Умови застосування мотор-редукторів МПО-2М:

• навантаження постійна або змінна за величиною (в межах допустимого крутного моменту) і напрямом;
• обертання вихідного вала в будь-яку сторону;
• передачу крутного моменту рекомендується здійснювати за допомогою проміжного пристрою, що виключає дію поперечних сил на вихідний вал мотор-редуктора;
• кліматичне виконання - і Т У, категорії розміщення 2 і 3 по ГОСТ 15150-69 при висоті над рівнем моря до 1000 м;
• температура навколишнього середовища від -40° С до +40° С;
• навколишнє середовище - неагресивна з вмістом непровідної пилу до 10 мг/м3 і відносною вологістю до 80% при температурі +20° З - для мотор-редукторів з закритими обдуваемыми двигунами; вибухонебезпечна зона класу В-1а, категорія вибухонебезпечних сумішей ІІ-А, ІІ-В, група вибухонебезпечних сумішей за температурою самозаймання Т4 по ПУЕ для мотор-редукторів з вибухозахищеними двигунами.

Технічні характеристики мотор-редукторів МПО-1М

Типорозмір	Передаточне число	Частота обертання вихідного валу, об/хв	Крутний момент на вихідному валу, Нм	Електродвигун		Маса, кг
				Марка	Потужність, кВт
МПО-1М-10-7,34-3,0/130	7,34	130	210	АИР112М6	3,0	125
МПО-1М-10-5,74-3,0/170	5,74	170	160	АИР112М6	3,0	125
МПО-1М-10-5,74-5,5/170	5,74	170	290	АИР132Ѕ6	5,5	150
МПО-1М-10-7,34-3,0/195	7,34	195	140	АИР100Ѕ4	3,0	105
МПО-1М-10-7,34-5,5/195	7,34	195	260	АИР112М4	5,5	125
МПО-1М-10-5,74-3,0/250	5,74	250	110	АИР100Ѕ4	3,0	105
МПО-1М-10-5,74-5,5/250	5,74	250	205	АИР112М4	5,5	125
МПО-1М-10-5,74-7,5/250	5,74	250	278	АИР132Ѕ4	7,5	150
Максимально допустимий крутний момент на вихідному валу 430 Нм
Максимально допустима радіальна консольне навантаження на вихідному валу 1500 Н

Технічні характеристики мотор-редукторів МПО-2М

Типорозмір	Передаточне число	Номінальна частота обертання вихідного валу, об/хв	Маса, кг, не більше	Корегований рівень звукової потужності за шкалою А, дБ, не більше	Електродвигун
					Тип	Потужність, кВт
МПО-2М-10	23,1	63	102	89	АИР100Ѕ4	3
			142		2В100Ѕ4
	28,2	50	102		АИР100Ѕ4
			142		2В100Ѕ4
			86	86	АИР80В4	1,5
			100		B80B4
			81		АИР71В4	0,75
			88		B71B4
	45,5	31,5	86		АИР80В4	1,5
			100		B80B4
	45,5	31,5	81	86	4АМХ71В4	0,75
			88		B71B4
	66,5	20	86		4АМХ80В4	1,5
			100		B80B4
			81		АИР71В4	0,75
			88		B71B4
	81,6	16	81		АИР71В4
			88		B71B4
	208	6,3	71		АИР63В4	0,37
			85		B63B4
	2190	0,63	71		АИР63В4
			85		B63B4
МПО-2М-15	24,6 32,1	59 45	267	93	АИР132М4	11
			315		2В132М4
			252		АИР132Ѕ4	7,5
			305		2В132Ѕ4
			267		АИР132М4	11
			315		2В132М4
			252		АИР132Ѕ4	7,5
			305		2В132Ѕ4
			228		АИР112МА4	5,5
			270		2В112М4
	46,9	31	228		АИР112МА4
			270		2В112М4
	81,5	18	207	89	АИР100ЅА4	3
			260		2В100Ѕ4
	101,7	14	191	86	4АМХ80В4	1,5
			204		В80В4
	204	6,7	186		4АМХ71В4	0,75
			195		В71В4
		4,6	190		АИР80А6
			202		В80А6
	2469	0,56	186		АИР71А4	0,55
			195		В71А4

Габаритні і приєднувальні розміри мотор-редуктора МПО-1М:

ВК-вертикальне з опорним фланцем, вихідним валом вниз і кільцевою канавкою на ньому

Ф-2П - горизонтальне, з вихідним валом у вигляді фланцевої напівмуфти з вбудованим зубчастим компенсатором

Габаритні і приєднувальні розміри мотор-редуктора МПО-2М:

Горизонтальне виконання на лапах - Щ

Горизонтальне фланцеве виконання - Ф

Вертикальне фланцеве виконання - Ф, У та ВК

Габаритні і приєднувальні розміри на лапах:

Габарит	L1	L2	L3	L4	l	A	A1	В	B1	З	H	H1	H2	d1	d2	R	t
МПО-2М-10	125	40	420	60	80	250	150	300	210	12	370	160	20	40	17	150	43
МПО-2М-15	215	65	615	100	140	390	210	460	300	18	496	225	35	65	22	210	69

Габаритні і приєднувальні розміри горизонтального і вертикального фланцевого виконання:

Габарит	L1	L3	L4	L5	L6	D1	D2	D3	d1	d2	d3	d4	l1	l2	c	t
МПО-2М-10	420	110	16	6	80	270	300	330	40	32	38	13	11	4	12	43
МПО-2М-15	615	190	20	10	140	330	375	420	65	55	62	22	14	6	18	69

Варіанти розташування в просторі (монтажне виконання):

• Щ - горизонтальне на опорних лапах;
• Ф - горизонтальне з опорним фланцем;
• Ф-2П - горизонтальне, фланцеве з напівмуфт;
• В - вертикальне з опорним фланцем, вихідним валом вниз;
• ВК - вертикальне з опорним фланцем, вихідним валом вниз і кільцевою канавкою на ньому для підкладного кільця, передавального осьові зусилля;

Приклад умовного позначення при замовленні:
Мотор-редуктор МПО-1М-10-ВК-5,74-7,5/250, що означає мотор-редуктор планетарний одноступінчатий тип МПО-1М
10 - умовний діаметр водила, мм;
ВК - виконання монтажу;
5,74 - передаточне число;
7,5 - потужність комплектуючого електродвигуна, кВт;
250 - частота обертання вихідного валу, об/хв.
