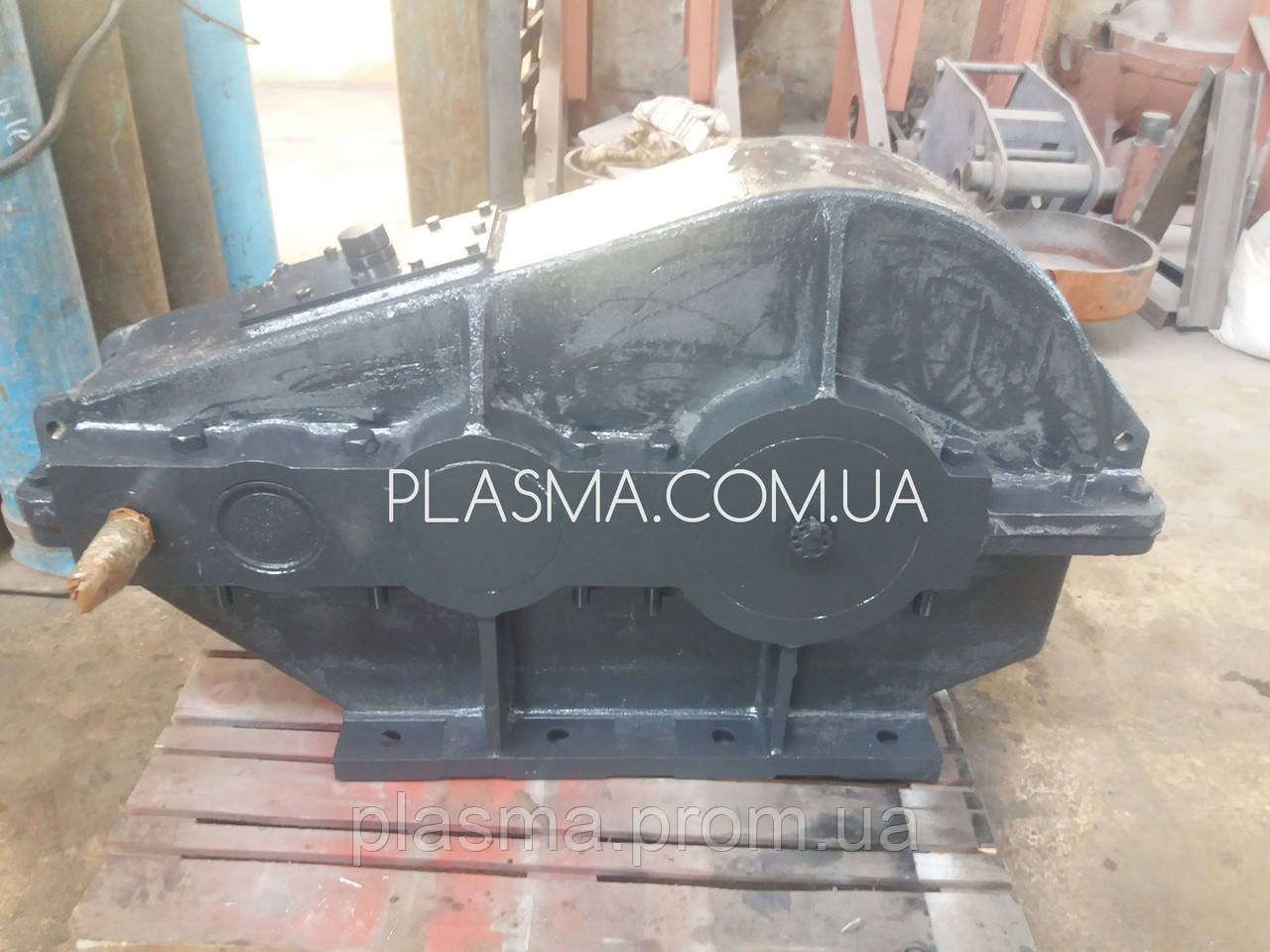

Редуктори триступінчаті спеціальні ЦТНД-315, ЦТНД-400, ЦТНД-500
- Під замовлення
Відправка з 04 квітня 2023від 7 000 грн
- +380 (99) 688-33-20Гірничошахтне обладнання, Редуктори
- +380 (57) 781-36-35Насоси, Електродвигуни, Вентилятори
- +380 (67) 293-17-01Бухгалтерія
Редуктор ЦТНД триступеневий спеціальний, використовується в приводах різних машин і механізмів, які застосовуються у вугільній промисловості, для зміни крутних моментів і частоти обертання.
Умови експлуатації циліндричних редукторів триступінчатих горизонтальних, з двома лініями зачеплення Новікова, спеціальні ЦТНД-315, ЦТНД-400 і ЦТНД-500:
- робота тривала до 24год. у добу або з періодичними зупинками;
- робота в безперервному і повторно-короткочасному режимах, тобто при змінних навантаженнях з періодичними зупинками, навантаження одного напрямку і реверсивна;
- частота обертання вхідного вала від 750 до 1500 об/хв;
- обертання валів в будь-яку сторону;
- неагресивна середовище, атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/м3;
- кліматичні виконання - У1, У2, У3, УХЛ-4, Т1, Т2, Т3 і О4 по ГОСТ 15150.
| Тип редуктора | Передаточне ставлення | Частота обертання вхідного валу, хв-1 | Номінальний крутний момент на вихідному валу, Н•м |
| ЦТНД-315 | 63; 80; 100; 125; 160 | від 750 до 1500 | 8300 |
| ЦТНД-400 | 17000 | ||
| ЦТНД-500 | 28500 |
Габаритні і приєднувальні розміри редукторів:
 |
| Тип редуктора | Розмір, мм | n, шт | Маса, кг | |||||||||||||||||
| АC | АБ | АП | АТ | А | А1 | А2 | В | В1 | У2 | Н | Н1 | h | L | L1 | L2 | L3 | d | |||
| ЦТНД-315 | 640 | 125 | 200 | 315 | 560 | 280 | 130 | 345 | 280 | 350 | 640 | 335 | 30 | 1110 | 680 | 365 | 243 | 26 | 6 | 505 |
| ЦТНД-400 | 810 | 160 | 250 | 400 | 720 | 240 | 170 | 425 | 340 | 430 | 820 | 425 | 40 | 1385 | 860 | 455 | 307 | 33 | 8 | 940 |
| ЦТНД-500 | 1015 | 200 | 315 | 500 | 915 | 305 | 215 | 480 | 400 | 495 | 985 | 500 | 40 | 1720 | 1080 | 517 | 340 | 33 | 8 | 1480 |
Приклад умовного позначення: Редуктор ЦТНД-315-125-12-У1, де
ЦТНД - тип редуктора.
315 - міжосьова відстань вихідний ступені, мм.
125 - номінальна передавальне відношення.
12 - варіант збірки.
У1 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип редуктора | Циліндричний |
| Користувальницькі характеристики | |
| Вид продукції | Редуктори, мотор-редуктори |
- Ціна: від 7 000 грн
