Опис

Характеристики

Інформація для замовлення

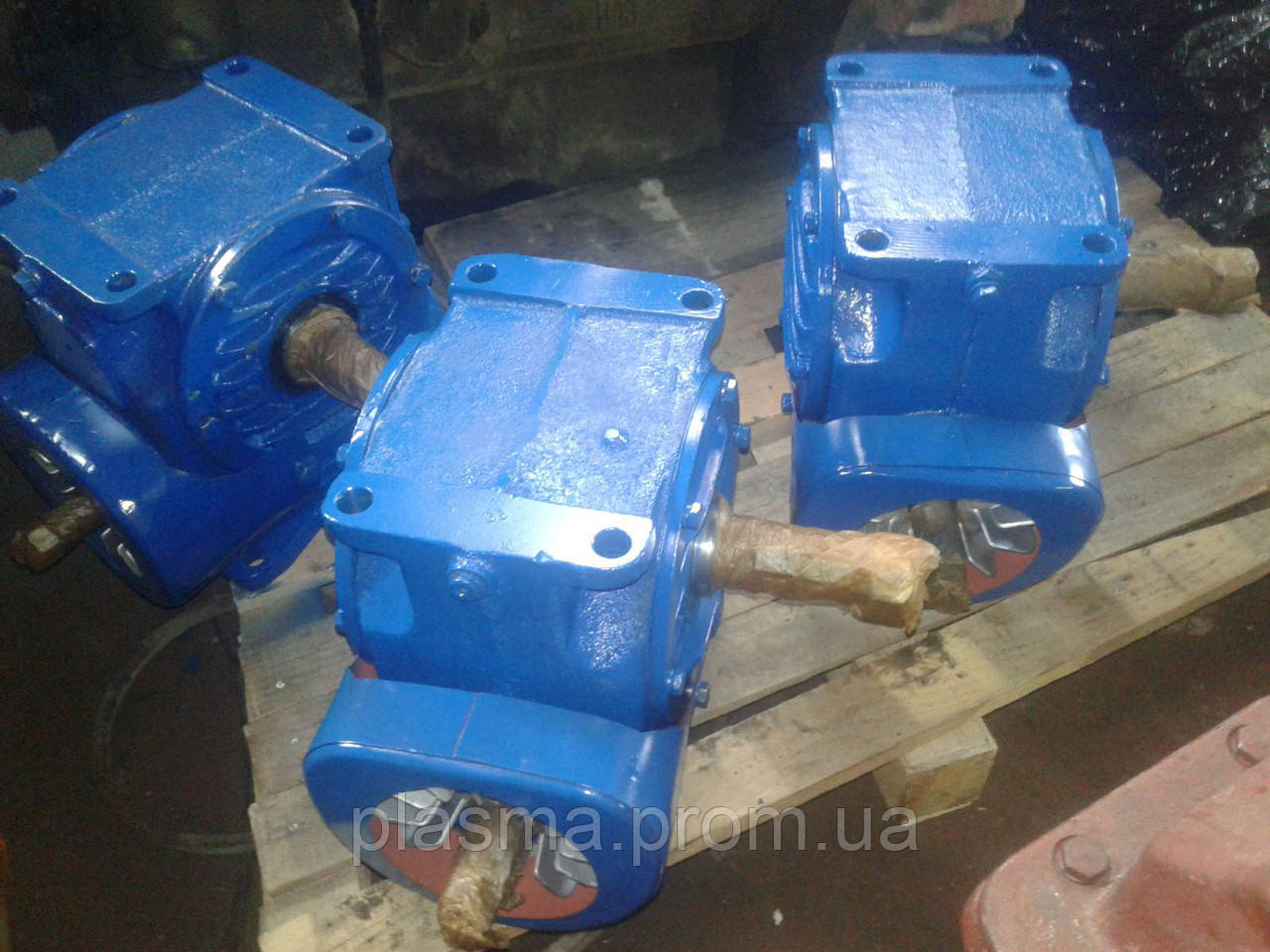

Редуктор Ч-80, Ч-100, Ч-125, Ч-160

одноступінчатий універсальний, призначений для збільшення крутного моменту та зменшення частоти обертання в якості комплектуючих в приводах машин, обладнання та механізмів.
Редуктор черв'ячний приєднується з допомогою муфти, а редуктор в насадном виконанні (з порожнистим шліцьовим тихохідним валом) встановлюється прямо на вал двигуна.

Умови застосування:
- навантаження постійна і змінна, одного напряму і реверсивна;
- робота з періодичними зупинками і тривала до 24 годин на добу;
- обертання валів в будь-яку сторону;
- частота обертання вхідного вала не більше 1800 об/хв;
- зовнішнє середовище - неагресивна, вибухобезпечний;
- атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/м3;
- кліматичні виконання У, Т для категорій розміщення 1-3 і кліматичні виконання УХЛ і Про для категорії розміщення 4 по ГОСТ 15150-69.

Варіанти по розташуванню лап:
- без лап;
- з боку черв'яка;
- з боку колеса
- бічне розташування лап з боку протилежної вихідного кінця черв'яка;
- бічне розташування лап з боку вихідного кінця черв'яка.

Варіанти по розташуванню черв'ячної пари:

Технічні характеристики редукторів Год

Передавальні числа		Частота обертання вхідного вала, об/хв.						Допустиме радіальне навантаження на валу, Н		Кор-ний рівень звукової потужності, дБА	Маса, кг
Передавальні числа		750		1000		1500		Допустиме радіальне навантаження на валу, Н
Номі нальні	Історичні Факти	Допуску емый крутний момент на вих. валу, Нм	ККД,%	Допуску емый крутний момент на вих. валу, Нм	ККД,%	Допуску емый крутний момент на вих. валу, Нм	ККД,%	Вхід ної	Вихід ний
Редуктор черв'ячний Год-80
8	7,75	280	0,89	250	0,90	212	0,91	500	4000	-	18
10	10	250	0,88	224	0,89	190	0,90
12,5	13	250	0,86	230	0,87	195	0,89
16	15,5	280	0,83	250	0,85	218	0,86
20	20	243	0,79	224	0,81	195	0,84
25	26	243	0,78	224	0,79	195	0,83
31,5	31	300	0,72	280	0,75	250	0,78
40	40	230	0,67	218	0,71	195	0,73
50	52	243	0,65	230	0,66	206	0,71
63	64	224	0,60	212	0,62	190	0,64
80	78	200	0,55	190	0,58	175	0,64
Редуктор черв'ячний Год-100
8	7,75	447	91	425	92	380	93	800	5500	80	57
10	10	460	90	410	91	367	93
12,5	12	470	89	420	90	374	92
16	15,5	492	85	440	87	392	89
20	20	464	83	414	85	389	87
25	24	466	83	417	84	372	87
31,5	31	500	63	448	66	400	70
40	40	485	71	433	74	387	78
50	48	483	71	436	73	389	77
63,0	64	396	60	350	64	313	69
80	84	366	58	327	61	292	67
Редуктор черв'ячний Год-125
8	8	826	91	738	02	659	93	1200	8000	80	88
10	10	800	91	712	02	636	93
12,5	13	785	89	700	91	626	02
16	16	850	85	757	87	676	89
20	20	820	84	730	86	653	86
25	26	772	82	600	84	616	87
31,5	32	1000	75	890	78	800	81
40	40	870	73	775	78	602	79
50	52	803	70	717	73	640	77
63,0	60	765	68	683	71	610	76
80	84	660	60	500	63	525	69
Редуктор черв'ячний Год-160
8	8	1557	92	1400	93	1250	94	1600	11000	80	157
10	10,5	1450	91	1294	92	1153	93
12,5	13	1440	90	1290	91	1150	93
16	16	1743	88	1557	89	1390	91
20	21	1442	84	1290	S5	1150	89
25	25	1392	83	1243	85	1110	87
31,5	32	2000	79	1790	82	1600	S3
40	42	1522	73	1350	76	1244	79
50	52	1465	71	1310	74	1168	73
63,0	66	1295	66	1157	70	1033	74
80	78	1370	64	1223	69	1092	74

Габаритні і приєднувальні розміри редукторів типу Год-80

Габаритні і приєднувальні розміри редуктора Год-80

Габаритні і приєднувальні розміри редукторів типу Год-100, Ч-125, Ч-160

Габаритні і приєднувальні розміри редуктора Ч-100, Ч-125, Ч-160

Тип редуктора	a_w	L	L₁	L₂	L₃	L₄	L₅	I	d	b	H	h
Ч-100	100	373	240	200	125	177	225	40	19	45	312	100
Ч-125	125	437	275	230	146	210	261	45	19	60	396	111
Год-160	160	551	350	300	195	245	345	70	22	70	500	140

Тип редуктора	h₁	h₂	D	D₂	B	B₁	B₂	B₃	B₄	B₅	B₆	B₇
Ч-100	18	179	140	150	341	175	140	155	450	225	218	217
Ч-125	22	217	165	170	363	230	190	135	460	230	246	242
Год-160	30	271	100	210	434	280	230	165	560	280	285	278

Приклад умовного позначення: Редуктор Ч-80-10-52-1-2ВУ3, де
Ч - тип редуктора (черв'ячний одноступінчатий універсальний).
80 - міжосьова відстань, мм
10 - передаточне число редуктора.
52 - варіант збірки.
1 - варіант розташування черв'ячної пари.
2 - виконання з лапами з боку черв'яка.
В - наявність вентилятора у редуктора.
У - кліматичне виконання.
3 - категорія розміщення редуктора.
Цей же черв'ячний редуктор, у виконанні без лапок та без вентилятора має таке умовне позначення: Ч-80-10-52-1-1-У3.
