Редуктори В триступінчаті вертикальні кранові
- Під замовлення
Відправка з 14 червня 2023від 7 000 грн
- +380 (99) 688-33-20Гірничошахтне обладнання, Редуктори
- +380 (57) 781-36-35Насоси, Електродвигуни, Вентилятори
- +380 (67) 293-17-01Бухгалтерія

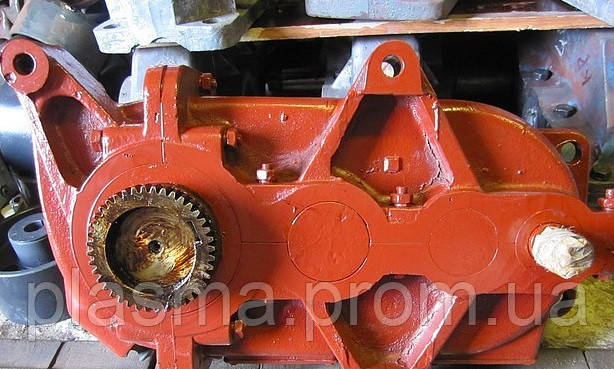

Редуктор В триступеневий вертикальний крановий, призначений для експлуатації у вертикальному і похилому положенні на механізмах пересування кранів та кранових візків. Розрахунковий коефіцієнт корисної дії редуктора - 0,94.
Умови експлуатації циліндричних редукторів триступінчатих вертикальних з эвольвентными зубчастими передачами кранових В-100, В-125, В-160, В-200 і 250:
- робота в повторно-короткочасному режимі, тобто при змінних навантаженнях з періодичними зупинками;
- тривалість безупинної роботи не більше 30 хв;
- навантаження одного напрямку і реверсивна;
- обертання валів в будь-яку сторону;
- частота обертання вхідного вала до 1000 об/хв, з обмеженням окружної швидкості зубчастих передач - 12 м/с;
- неагресивна середовище, атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/м3;
- кліматичні виконання - У і Т категорії розміщення 2, 3 і 4 по ГОСТ 15150.
| Тип редуктора | Передаточне ставлення | Частота обертання вхідного валу, хв-1 | Номінальний крутний момент на вихідному валу, Н•м |
| В-100, В-100Ф | 10; 12,5; 16; 20; 25; 31,5; 40 | 1000 | 172 ... 563 |
| В-125, В-125Ф | 10; 12,5; 16; 20; 25; 31,5; 40; 50 | 344 ... 1250 | |
| В-160, В-160Ф | 668 ... 2500 | ||
| В-200, В-200Ф | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100 | 1375 ... 5000 | |
| В-250,-250Ф | 2750 ... 10000 |
Примітка:
Ф - фланцеве виконання.
 |
| Тип редуктора | Розмір, мм | |||||||||||||||
| АБ | АП | АT | A1 | A2 | A3 | A4 | H | h | L | L1 | L2 | L3 | L4 | M | d | |
| В-100 | 80 | 100 | 100 | 170 | 135 | 60 | 55 | 254 | 40 | 470 | 170 | 235 | 71 | 300 | 100 | 11 |
| В-125 | 80 | 125 | 125 | 185 | 180 | 80 | 60 | 316 | 60 | 545 | 200 | 263 | 71,5 | 320 | 125 | 14 |
| В-160 | 100 | 160 | 160 | 215 | 220 | 80 | 75 | 390 | 80 | 692 | 230 | 295 | 92 | 360 | 160 | 18 |
| Тип редуктора | Розмір, мм | |||||||||||||
| АБ | АП | АT | A1 | A2 | B | Н | h | L | L1 | L2 | L3 | M | d | |
| В-200 | 125 | 160 | 200 | 100 | 67 | 277 | 450 | 70 | 825 | 210 | 420 | 130 | 190 | 22 |
| В-250 | 160 | 200 | 250 | 120 | 79 | 322 | 552 | 80 | 1015 | 240 | 480 | 137,5 | 240 | 22 |
Приклад умовного позначення: Редуктор В-200Ф-16-26-У2, де
В - тип редуктора.
200 - міжосьова відстань вихідний ступені, мм.
Ф - з фланцем для двигуна.
16 - номінальна передавальне відношення.
26 - варіант збірки.
У2 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
| Основні | |
|---|---|
| Розташування валів редуктора | Вертикальне |
| Користувальницькі характеристики | |
| Вид продукції | Редуктори, мотор-редуктори |
- Ціна: від 7 000 грн
