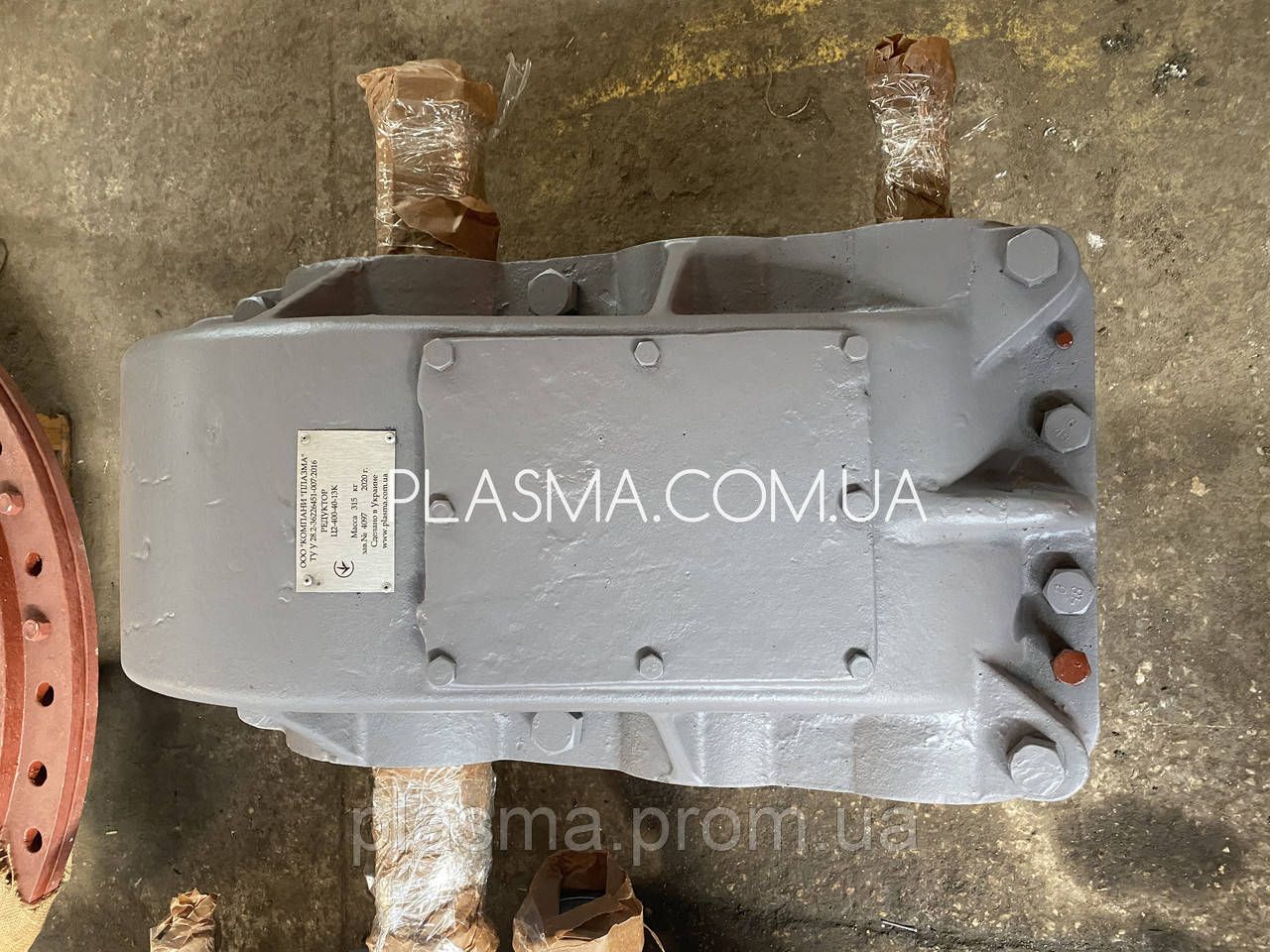

Редуктори кранові Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000
- Під замовлення
Відправка з 04 квітня 2023від 7 000 грн
- +380 (99) 688-33-20Гірничошахтне обладнання, Редуктори
- +380 (57) 781-36-35Насоси, Електродвигуни, Вентилятори
- +380 (67) 293-17-01Бухгалтерія
Редуктор Ц2 двоступінчастий спеціальний кран, застосовується у механізмах вантажопідіймальних машин і також використовується для зміни крутних моментів і частоти обертання вала в якості комплектуючого в приводах інших машин, устаткування та механізми. Рекомендується його застосування в діапазоні передавальних чисел від 8 до 50.
Редуктори Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750 і Ц2-1000 виготовляються з твердими шліфованими зубчастими парами евольвентного зачеплення. Таке виконання редукторів забезпечує підвищену навантажувальну здатність і зниження шумових характеристик приводу.
Умови експлуатації циліндричних редукторів двоступеневих горизонтальних спеціальних кранових Ц2:
- робота тривала до 24год. у добу або з періодичними зупинками;
- робота в безперервному і повторно-короткочасному режимах, тобто при змінних навантаженнях з періодичними зупинками, навантаження одного напрямку і реверсивна;
- обертання валів в будь-яку сторону;
- неагресивна середовище, атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/м3;
- кліматичні виконання - У1, У2, У3, УХЛ-4, Т1, Т2, Т3 і О4 по ГОСТ 15150.
Технічні характеристики редуктора Ц2
| Тип редуктора | Передаточне ставлення | Частота обертання вхідного валу, хв-1 | Номінальний крутний момент на вихідному валу, Н•м |
| Ц2-250 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | від 600 до 1500 | 650 ... 825 |
| Ц2-300 | 950 ... 1180 | ||
| Ц2-350 | 1500 ... 1800 | ||
| Ц2-400 | 3000 ... 3400 | ||
| Ц2-400П | 3000 ... 3400 | ||
| Ц2-500 | 5150 ... 6000 | ||
| Ц2-650 | 15000 ... 16000 | ||
| Ц2-750 | 20600 ... 25800 | ||
| Ц2-1000 | 47500 ... 58000 |
Габаритні і приєднувальні розміри кранових редукторів Ц2
| Тип редуктора | Розмір, мм | n, шт | Маса, кг | ||||||||||||||||
| АC | АБ | АT | А1 | В | В1 | У2 | Н | Н1 | Н2 | h | L | L1 | L2 | L3 | L4 | d | |||
| Ц2-250 | 250 | 100 | 150 | 285 | 260 | 210 | - | 310 | 160 | - | 18 | 515 | 400 | 280 | 220 | 183 | 22 | 4 | 87 |
| Ц2-300 | 300 | 12b | 1/5 | 350 | 300 | 250 | - | 362 | 190 | - | 22 | 620 | 475 | 300 | 255 | 215 | 26 | 4 | 138 |
| Ц2-350 | 350 | 150 | 200 | 200 | 330 | 280 | - | 409 | 212 | - | 25 | 700 | 550 | 345 | 300 | 238 | 26 | 6 | 210 |
| Ц2-400 | 400 | 150 | 250 | 250 | 380 | 320 | - | 505 | 265 | - | 27 | 805 | 640 | 375 | 325 | 286 | 33 | 6 | 315 |
| Ц2-400П | 400 | 150 | 250 | 250 | 380 | 320 | - | 505 | 265 | - | 27 | 805 | 640 | - | 325 | 286 | 33 | 6 | 290 |
| Ц2-500 | 500 | 200 | 300 | 320 | 440 | 360 | - | 598 | 315 | - | 30 | 985 | 785 | 445 | 390 | 340 | 39 | 6 | 500 |
| Ц2-650 | 650 | 250 | 400 | 260 | 560 | 470 | 280 | 695 | 315 | 95 | 36 | 1270 | 910 | 550 | 480 | 443 | 39 | 8 | 1100 |
| Ц2-750 | 750 | 300 | 450 | 300 | 650 | 560 | 320 | 783 | 355 | 100 | 40 | 1455 | 1040 | 645 | 570 | 494 | 46 | 8 | 1650 |
| Ц2-1000 | 1000 | 400 | 600 | 400 | 860 | 750 | 420 | 1018 | 450 | 155 | 45 | 1905 | 1400 | 805 | 740 | 645 | 52 | 8 | 3700 |
Приклад умовного позначення: Редуктор Ц2-650-20-22-К-У3, де
Ц2 - тип редуктора.
650 - міжосьова відстань вихідний ступені, мм.
20 - номінальна передавальне відношення.
22 - варіант збірки.
К - виконання вихідного кінця вала.
У3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Вид продукції | Редуктори, мотор-редуктори |
- Ціна: від 7 000 грн
