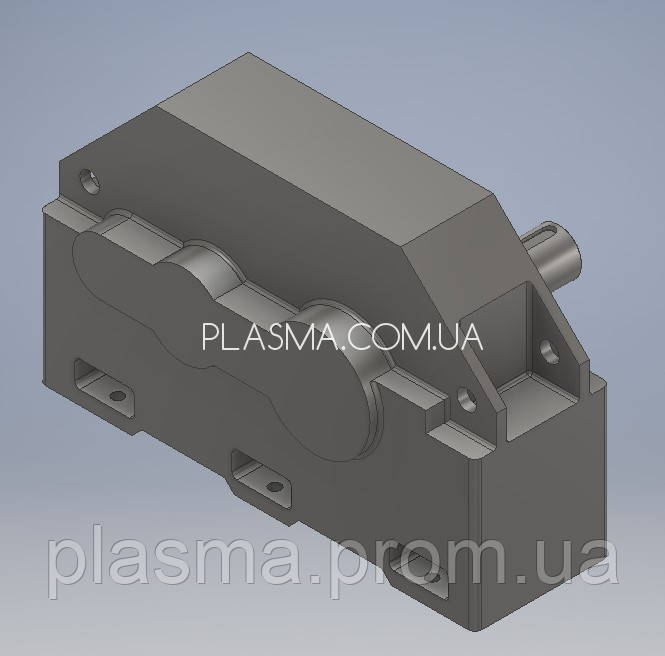

Редуктор 1Ц2У (Ц2В)
двоступінчастий вузький, використовується в приводах різних машин і механізмів для зміни крутних моментів і частоти обертання.
Умови експлуатації циліндричних редукторів двоступеневих горизонтальних вузьких загальномашинобудівного застосування 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200 і 1Ц2У-250:
- робота тривала до 24год. у добу або з періодичними зупинками;
- робота в безперервному і повторно-короткочасному режимах, тобто при змінних навантаженнях з періодичними зупинками, навантаження одного напрямку і реверсивна;
- частота обертання швидкохідного вала не більше 1500 об/хв;
- обертання валів в будь-яку сторону;
- неагресивна середовище, атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/м3;
- кліматичні виконання - У1, У2, У3, УХЛ-4, Т1, Т2, Т3 і О4 по ГОСТ 15150.
Примечания:
1. Допускаемые крутящие моменты и радиальные консольные нагрузки для редукторов 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с передаточными числами 8, 10, 12,5 при легком режиме работы (ПВ 15%), редукторов 1Ц2У-200 с цилиндрическим концом тихоходного вала должны быть снижены на 20%.
2. Редукторы 1Ц2У-100, 1Ц2У-125 с вариантами сборки 16, 26, 36, а также с концами валов в виде части зубчатой муфты не изготавливаются.
3. Редуктор 1Ц2У-160 с вариантами сборки 16, 26, 36 не изготавливаются.
4. Редуктори 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 з тихохідним валом у вигляді частини зубчастої муфти виготовляються за варіантами складання 11, 12, 21, 22, 31, 32.
5. Редуктор 1Ц2У-250 з порожнистим валом виготовляється за варіантами складання 11П, 12П, 21П, 22П, 31П, 32П.
6. Редуктор 1Ц2У-200 з циліндричним кінцем тихохідного валу виготовляється за варіантами збірки 11, 22, 31 в. 32, з порожнистим валом за варіантами складання 16, 26, 36.
Технічні характеристики редукторів 1Ц2У
| Тип редуктора | Передаточне ставлення | Частота обертання вхідного валу, хв-1 | Номінальний крутний момент на вихідному валу, Н•м |
| 1Ц2У-100 | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | 1500 | 315 |
| 1Ц2У-125 | 630 | ||
| 1Ц2У-160 | 1250 | ||
| 1Ц2У-200 | 2500 | ||
| 1Ц2У-250 | 5000 |
Габаритні і приєднувальні розміри редукторів 1Ц2У
| Тип редуктора | Розмір, мм | n, шт | h, мм | |||||||||||||||
| АТ | АБ | L | L1 | I | I1 | L2 | L3 | Н | H1 | А | В | B1 | B2 | d | чугун. корпус | алюмин. корпус | ||
| не более | ||||||||||||||||||
| 1Ц2У-100 | 100 | 80 | 390 | 325 | 136 | 85 | 136 | 165 | 230 | 112 | 290 | 155 | 145 | 109 | 15 | 4 | - | 20±3 |
| 1Ц2У-125 | 125 | 80 | 446 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 335 | 175 | 165 | 125 | 19 | 4 | - | 22±3 |
| 1Ц2У-160 | 160 | 100 | 557 | 475 | 200 | 135 | 170 | 224 | 345 | 170 | 425 | 206 | 195 | 140 | 24 | 4 | 24±4 | 28±4 |
| 1Ц2У-200 | 200 | 125 | 678 | 580 | 243 | 165 | 212 | 280 | 425 | 212 | 515 | 243 | 230 | 165 | 24 | 4 | 30±4 | - |
| 1Ц2У-250 | 250 | 160 | 829 | 730 | 290 | 212 | 265 | 335 | 530 | 265 | 670 | 290 | 280 | 218 | 28 | 4 | 32±4 | - |
Технические характеристики редукторов 1Ц2У-315, 1Ц2У-355 и 1Ц2У-400
| Тип редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Н•м |
| 1Ц2У-315 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 500 до 1500 | 8000 ... 14000 |
| 1Ц2У-355 | 10000 ... 20000 | ||
| 1Ц2У-400 | 14000 ... 28000 |
Габаритные и присоединительные размеры редукторов 1Ц2У-315, 1Ц2У-355 и 1Ц2У-400
| Тип редуктора | Розмір, мм | n, шт | |||||||||||||||
| АТ | АБ | L | I | А1 | А2 | L2 | L3 | Н | H1 | А | В | B1 | B2 | d | h | ||
| не більше | |||||||||||||||||
| 1Ц2У-315 | 315 | 200 | 1045 | 360 | 370 | 215 | 300 | 420 | 685 | 335 | 740 | 395 | 340 | 260 | 28 | 35±4 | 6 |
| 1Ц2У-355 | 355 | 225 | 1170 | 405 | 425 | 250 | 320 | 440 | 740 | 375 | 850 | 435 | 360 | 280 | 28 | 35±4 | 6 |
| 1Ц2У-400 | 400 | 250 | 1320 | 450 | 475 | 280 | 380 | 500 | 835 | 425 | 950 | 475 | 420 | 330 | 35 | 42±4 | 6 |
Приклад умовного позначення: Редуктор 1Ц2У-250-25-11-К-У3, де
1Ц2У - тип редуктора.
250 - міжосьова відстань вихідний ступені, мм.
25 - номінальна передавальне відношення.
11 - варіант збірки.
К - виконання вихідного кінця вала.
У3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Користувальницькі характеристики | |
| Вид продукції | Редуктори, мотор-редуктори |
