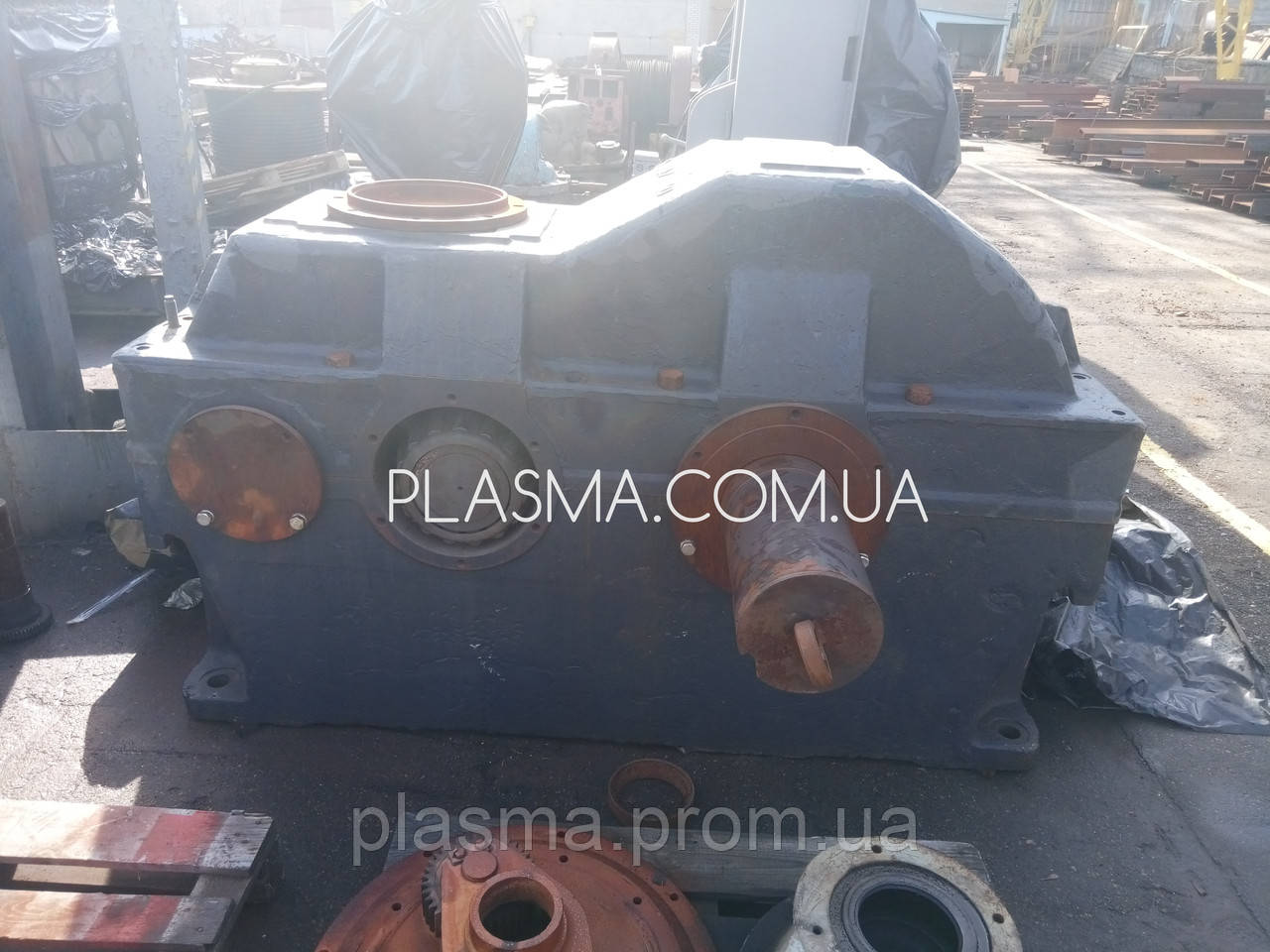

Редуктор ЦДН
двоступінчастий, використовується в приводах різних машин і механізмів для зміни крутних моментів і частоти обертання. Може бути виготовлений з кінцем вихідного валу у вигляді зубчастої напівмуфти.
Условия эксплуатации редукторов цилиндрических двухступенчатых горизонтальных, с передачами Новикова, общемашиностроительного применения ЦДН-630 и ЦДН-710:
- работа длительная до 24ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- частота вращения быстроходного вала не более 1500 об/мин;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³;
- климатические исполнения - У1, У2, УЗ, Т1, Т2, ТЗ по ГОСТ 15150.
Основные технические данные.
Технические характеристики редукторов ЦДН при нереверсивном режиме работы приведены в таблицах.
При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30 < а < 120 - на 20%; 120 < а < 40 - на 30%.
Редукторы ЦДН допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
Допускаемое отклонение передаточного отношения редуктора ЦДН - 4%.
Технические характеристики редукторов ЦДН
| Тип редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Н•м |
| ЦДН-630 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | до 1500 | 71000 |
| ЦДН-710 | 100000 |
Габаритные и присоединительные размеры редукторов ЦДН
| Тип редуктора | Размер, мм | Маса, кг | ||||||||||||||
| АC | АWБ | АWT | А | А1 | А2 | В | B1 | B2 | Н | H1 | L | L1 | L2 | d | ||
| ЦДН - 630 | 1030 | 400 | 630 | 970 | 1770 | 1920 | 760 | 540 | 650 | 1220 | 630 | 1960 | 610 570 | 760 | 52 | 3450 |
| ЦДН - 710 | 1160 | 450 | 710 | 1060 | 2010 | 2160 | 780 | 600 | 740 | 1400 | 710 | 2250 | 660 620 | 870 | 4750 | |
Приклад умовного позначення: Редуктор ЦДН-710-16-11-Ц-У3, де
ЦДН - тип редуктора.
710 - міжосьова відстань вихідний ступені, мм.
16 - номінальна передавальне відношення.
11 - варіант збірки.
Ц - виконання вихідного кінця вала.
У3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
