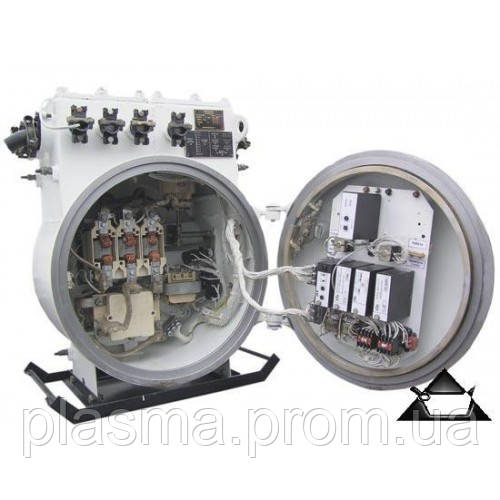

Комплектний пристрій управління КУУВК-500

Комплектний пристрій управління КУУВК-500 призначений для живлення і дистанційного управління електро-обладнанням високопродуктивних вуглевидобувних комплексів КД-90, 2ГШ-68, К500, К200 на напругу 1140 або 660 В, встановлених у виробках вугільних шахт, небезпечних по газу (метану) і вугільному пилу. Для управління вугледобувними комплексами доцільне застосування двох і більше пристроїв керування.

Пристрій керування забезпечує:
- захист від струмів короткого замикання кожного відхідного силового приєднання та світлову сигналізацію при її спрацьовуванні;
- захист від перевантажень кожного відхідного силового приєднання та світлову сигналізацію при її спрацьовуванні;
- нульовий захист;
- захист від струмів короткого замикання ланцюгів, що живлять елементи пристрою управління;
- захист від збільшення опору ланцюгів заземлення керованих машин вище 50 Ом;
- захист від втрати керованості при обриві і замиканні проводів ланцюга дистанційного керування;
- неможливість самовільного ввімкнення приєднань при короткочасному (не більше 1с) підвищення напруги мережі до 1,5 Uном;
- електричне блокування, яке перешкоджає включенню контактора будь-якого висновку при зниженні опору ізоляції виведення нижче 100 кОм при напрузі 1140 В і нижче 30 кОм при напрузі 660 В, а також світлову сигналізацію при спрацьовуванні блокування;
- перевірку працездатності пристрою керування без подачі напруги на електроприймачі зі світловою індикацією включення контакторів;
- проверку исправности блоков максимальной токовой защиты, токовой защиты от перегруза и предварительного контроля изоляции;
- диагностику, позволяющую выявить неисправность в цепях питания катушек электромагнитов контакторов; во внешних цепях дистанционного управления, выполненных по двухпроводной схеме и их световую сигнализацию;
- сигнализацию о включении блоков дистанционного управления и контакторов.

Номинальный ток контакторов, типы и схемы работы контакторов, установленных в выводах устройства управления, а также назначение выводов:

Устройство управления предназначено для работы в следующих условиях:
- температура окружающего воздуха от -10±2 до +35±2° С;
- относительная влажность окружающего воздуха 98±2 % (с конденсацией влаги) при температуре 35° С;
- окружающая среда взрывоопасная по газу (метану) и/или угольной пыли, запыленность до 1200 мг/м³;
- отсутствие резких толчков (ударов и сильной тряски);
- рабочее положение в пространстве - горизонтальное, допускается отклонение от рабочего положения не более чем на 15° в любую сторону;
- пристрій керування нормально працює при напрузі мережі від 0,85 до 1,1 Uном і не вугільні при короткочасному (не більше 1 с) зниженні напруги до 0,65 Uном.

Технічні характеристики:
