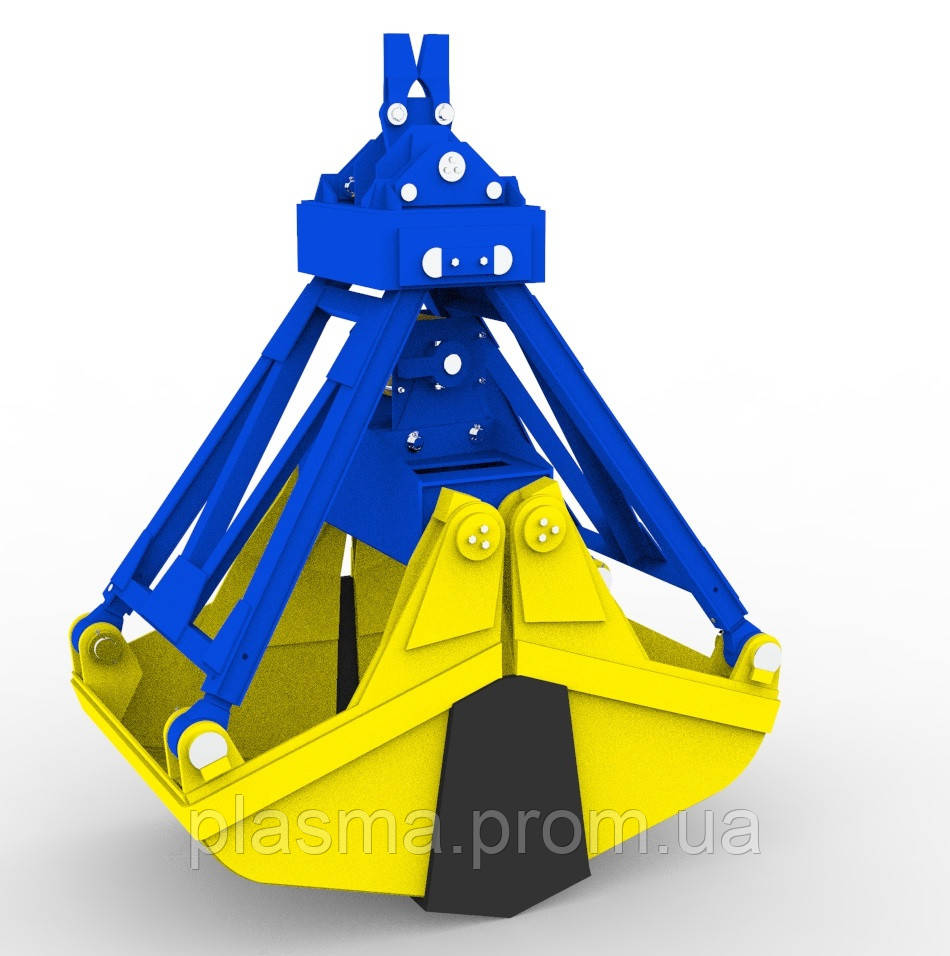

Грейфер (ківш) двухчелюстной четырехканатный

Грейфер двухчелюстной четырехканатный (двухчелюстной ківш)

- це різновид грузозахвата, який застосовується при вантажно-розвантажувальних роботах з кусковими і сипучими матеріалами (піском, шлаком, щебенем, гравієм, вугіллям тощо). Застосовується на козлових, мостових та баштових кранах, а так само на екскаваторах замість звичайного ковша.

Четырехканатный грейфер - це грейфер, у якого операції з підйому виконують два каната, званих підйомними або підтримують, а розкривання та закривання грейфера також виконують два каната (званий замикаючими або закриваючими).

Переваги четырехканатного грейфера:
1. Зменшений знос каната.
2. Можливість створення великого зусилля закриття грейфера (в порівнянні з одноканатными грейферами).
Недоліки четырехканатного грейфера:
1. Необхідність обладнання вантажопідйомного механізму двухбарабанной лебідкою.
2. Втрати часу при частій зміні вантажозахоплювальних органів (потрібен час для перепасовки канатів вантажопідіймальних).
Четырехканатные двощелепні грейфера поділяються за типом перевантажуваного вантажу.

Технічні характеристики двухчелюстных четырехканатных грейферів:
Грейфера для навантаження - вивантаження сипучих вантажів.

* Грейфера різного конструктиву.

Так само можлива поставка четырехканатных двухчелюстных грейферів з наступними технічними характеристиками:

• ДГ2-20-Т1-4к-4
• ДГ2-16-С1-4к-7,6
• ДГ2-16-С2-4к-5,5
• ДГ2-16-С3-4к-4,7
• ДГ2-16-Т1-4к-4
• ДГ2-16-С3-Пр-4к-3,5
• ДГ2-16-Т2-4к-3
• ДГ2-16-Л2с-Пр-4к-4,3
• ДГ2-10-Л1-4к-6,7
• ДГ2-10-С1-4к-4,8
• ДГ2-10-С1-Пр-4к-4,3
• ДГ2-10-С2-4к-3,15
• ДГ2-10-С3-Пр-4к-3
• ДГ2-10-С3-4к-2,8
• ДГ2-10-Т2-Пр-4к-2,2
• ДГ2-10-Т1-4к-2,24
• ДГ2-10-Т2-4к-1,8
• ДГ2-8-Т2-4к-В-1
• ДГ2-5-С2-4к-В-1,5
• ДГ2-5-С3-4к-В-1
• ДГ2-5-Т2-4к-В-0,75
• ДГ2-5-С3-4к-В-0,75
• ДГ2-3,2-Т1-4к-В-0,5
• ДГ2-2-3-4к-В-0,35

ДГ2-20-Т1-4к-4
Грейфер двухчелюстной четырехканатный ДГ2-20-Т1-4к-4 для перевантаження руди.
Призначення: перевантаження руди доменної.

Основні параметри і розміри грейфера ДГ2-20-Т1-4к-4:

Вантажопідйомність крана, т 20,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 8 Розрахунковий обсяг, м3 4 Насипна щільність вантажу, т/м3 2,0-2,5 Допустима маса зачерп. вантажу, т 10 Маса грейфера, кг 7300 Число щелеп 2 Група вантажу по ГОСТ 24599-87 Т1 Висота, мм:   відкритого 3600 закритого 4200 Довжина, мм:   відкритого 3450 закритого 3100 Ширина, мм 1950

ДГ2-16-С1-4к-7,6
Грейфер двухчелюстной четырехканатный ДГ2-16-С1-4к-7,6 для перевантаження будівельних матеріалів.
Призначення: для перевантаження будівельних матеріалів за схемою склад-судно.

Основні параметри і розміри грейфера ДГ2-16-С1-4к-7,6:

Вантажопідйомність крана, т 16,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 4 Розрахунковий обсяг, м3 7,6 Насипна щільність вантажу, т/м3 1,0-1,25 Допустима маса зачерп. вантажу, т 9,5 Маса грейфера, кг 6100 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С1 Висота, мм:   відкритого 4440 закритого 3390 Довжина, мм:   відкритого 4800 закритого 3800 Ширина, мм 2300

ДГ2-16-С2-4к-5,5
Грейфер двухчелюстной четырехканатный ДГ2-16-С2-4к-5,5 для перевантаження будівельних матеріалів: гіпсу, вапна негашеним, грунту комкова, сірки комкова і гранульованої, солі технічної.
Призначення: перевантаження гіпсу, вапна негашеним, грунту комкова, сірки комкова і гранульованої, солі технічної по схемі склад-судно.

Основні параметри і розміри грейфера ДГ2-16-С2-4к-5,5:

Вантажопідйомність крана, т 16,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 4 Розрахунковий обсяг, м3 5,5 Насипна щільність вантажу, т/м3 1,25-1,6 Допустима маса зачерп. вантажу, т 8,8 Маса грейфера, кг 5700 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С2 Висота, мм:   відкритого 4390 закритого 3440 Довжина, мм:   відкритого 4200 закритого 3400 Ширина, мм 2150

ДГ2-16-С3-4к-4,7
Грейфер двухчелюстной четырехканатный ДГ2-16-С3-4к-4,7 для перевантаження будівельних матеріалів.
Призначення: перевантаження гравію, піску за схемою склад-судно.

Основні параметри і розміри грейфера ДГ2-16-С3-4к-4,7:

Вантажопідйомність крана, т 16,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 4 Розрахунковий обсяг, м3 4,7 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерп. вантажу, т 9,4 Маса грейфера, кг 5620 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 4100 закритого 3220 Довжина, мм:   відкритого 4050 закритого 3200 Ширина, мм 2000

ДГ2-16-Т1-4к-4
Грейфер двухчелюстной четырехканатный ДГ2-16-Т1-4к-4 для перевантаження руди.
Призначення: перевантаження залізна руда, боксити за схемою склад-судно.

Основні параметри і розміри грейфера ДГ2-16-Т1-4к-4:

Вантажопідйомність крана, т 16,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 4 Розрахунковий обсяг, м3 4 Насипна щільність вантажу, т/м3 2,0-2,5 Допустима маса зачерп. вантажу, т 10 Маса грейфера, кг 5500 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 3610 закритого 2800 Довжина, мм:   відкритого 3900 закритого 3100 Ширина, мм 1700

ДГ2-16-С3-Пр-4к-3,5
Грейфер двухчелюстной четырехканатный ДГ2-16-С3-Пр-4к-3,5 для перевантаження будівельних матеріалів: гравію, піску.
Призначення: перевантаження гравію, піску за схемою склад-судно.

Основні параметри і розміри грейфера ДГ2-16-С3-Пр-4к-3,5:

Вантажопідйомність крана, т 2,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 4 Розрахунковий обсяг, м3 3,5 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерп. вантажу, т 7 Маса грейфера, кг 5600 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 4060 закритого 3400 Довжина, мм:   відкритого 4000 закритого 3040 Ширина, мм 2430

ДГ2-16-Т2-4к-3
Грейфер двухчелюстной четырехканатный ДГ2-16-Т2-4к-3 для перевантаження руди свинцевого концентрату.
Призначення: перевантаження вологого піску, гравію, вапняку доменного, за схемою вагон-склад, вагон-судно.

Основні параметри і розміри грейфера ДГ2-16-Т2-4к-3:

Вантажопідйомність крана, т 16,0 Число канатів грейфера 4 Діаметр каната, мм 28 Кратність поліспаста 4 Розрахунковий обсяг, м3 3 Насипна щільність вантажу, т/м3 2,5-3,2 Допустима маса зачерп. вантажу, т 9,6 Маса грейфера, кг 6000 Число щелеп 2 Група вантажу по ГОСТ 24599-87 Т2 Висота, мм:   відкритого 3890 закритого 2840 Довжина, мм:   відкритого 3750 закритого 2800 Ширина, мм 1800

ДГ2-16-Л2с-Пр-4к-4,3
Грейфер двухчелюстной четырехканатный ДГ2-16-Л2с-Пр-4к-4,3 для перевантаження особливо сипучих вантажів.
Призначення: перевантаження особливо сипучих вантажів за схемою напіввагон-склад, склад-судно.
