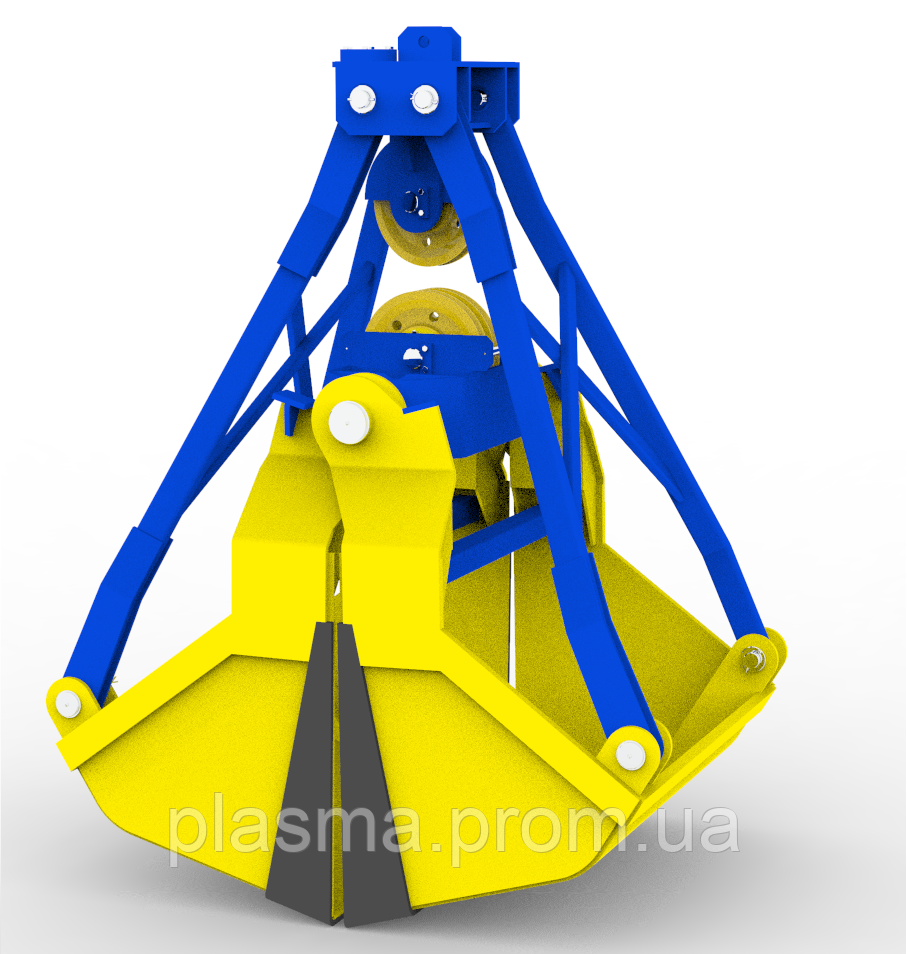

Грейфер двухчелюстной двухканатный (двухчелюстной ківш)

Грейфер двухчелюстной двухканатный (двухчелюстной ківш) - це різновид грузозахвата, який застосовується при вантажно-розвантажувальних роботах з кусковими і сипучими матеріалами (піском, шлаком, щебенем, гравієм, вугіллям тощо). Застосовується на козлових, мостових та баштових кранах, а так само на екскаваторах замість звичайного ковша.

Двухканатный грейфер - це грейфер, у якого операцію підйому виконує один канат, званий підтримує, а операцію розкриття/закриття грейфера інший канат - замикаючий.

Гідність двоканатних грейфера:
1. Простота конструкції.
2. Можливість створення великого зусилля закриття грейфера (в порівнянні з одноканатными грейферами).
Недоліки двоканатних грейфера:
1. При підйомі більше 70% навантаження (загальної ваги грейфера і вантажу) припадає на замикаючий канат.
2. Необхідність обладнання вантажопідйомного механізму двухбарабанной лебідкою.
3. Втрати часу при частій зміні вантажозахоплювальних органів (потрібен час для перепасовки канатів вантажопідіймальних).
Двухканатные двощелепні грейфера поділяються за типом перевантажуваного вантажу.

Технічні характеристики двухчелюстных двухканатных грейферів:

Грейфера для навантаження - вивантаження сипучих вантажів.

Грейфера для навантаження - вивантаження бутового каменю.

* Грейфера різного конструктиву.

Так само можлива поставка двухчелюстных двухканатных грейферів з наступними технічними характеристиками:

• ДГ2-10-Т2-2к-2,2
• ДГ2-10-С3-2к-2,3
• ДГ2-8-С2л-2к-2,5
• ДГ2-5-Л2-2к-2,5
• ДГ2-5-C2-2к-2
• ДГ2-5-C3-2к-В-1,5
• ДГ2-5-C3-2к-В-1,2
• ДГ2-5-Т2-2к-В-0,75
• ДГ2-5-С3-2к-В-0,75

ДГ2-10-Т2-2к-2,2
Грейфер двухчелюстной двухканатный ДГ2-10-Т2-2к-2,2 для перевантаження руди, сирої глини і смерзшейся грунту.
Призначення: перевантаження руди, сирої глини і смерзшейся грунту.

Основні параметри і розміри грейфера ДГ2-10-Т2-2к-2,2:

Вантажопідйомність крана, т 10,0 Число канатів грейфера 2 Діаметр каната, мм 22 Кратність поліспаста 6 Розрахунковий обсяг, м3 2,2 Насипна щільність вантажу, т/м3 2,65-2,85 Допустима маса зачерпываемого вантажу, т 6,27 Маса грейфера, кг 3500 Число щелеп 2 Група вантажу по ГОСТ 24599-87 Т2 Висота, мм:   відкритого 3310 закритого 2630 Довжина, мм:   відкритого 3080 закритого 2500 Ширина, мм 1775

ДГ2-10-С3-2к-2,3
Грейфер двухчелюстной двухканатный ДГ2-10-С3-2к-2,3 для перевантаження гравію, піску, шлаку і щебеню.
Призначення: перевантаження гравію, піску, шлаку і щебеню.

Основні параметри і розміри грейфера ДГ2-10-С3-2к-2,3:

Вантажопідйомність крана, т 10,0 Число канатів грейфера 2 Діаметр каната, мм 22 Кратність поліспаста 6 Розрахунковий обсяг, м3 2,3 Насипна щільність вантажу, т/м3 1,6-1.9 Допустима маса зачерпываемого вантажу, т 4,4 Маса грейфера, кг 3000 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 3200 закритого 2590 Довжина, мм:   відкритого 3050 закритого 2500 Ширина, мм 1775

ДГ2-8-С2л-2к-2,5
Грейфер двухчелюстной двухканатный ДГ2-8-С2л-2к-2,5 для перевантаження будівельних матеріалів: сухого піску, гранульованого асфальту, сухий порошкоподібної глини, гашеного вапна.
Призначення: перевантаження сухого піску, гранульованого асфальту, сухий порошкоподібної глини, гашеного вапна за схемою напіввагон-склад, напіввагон-судно.

Основні параметри і розміри грейфера ДГ2-8-С2л-2к-2,5:

Вантажопідйомність крана, т 8,0 Число канатів грейфера 2 Діаметр каната, мм 22 Кратність поліспаста 4 Розрахунковий обсяг, м3 2,5 Насипна щільність вантажу, т/м3 1,25-1,6 Допустима маса зачерпываемого вантажу, т 4,0 Маса грейфера, кг 2100 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С2л Висота, мм:   відкритого 3300 закритого 2900 Довжина, мм:   відкритого 2800 закритого 2100 Ширина, мм 1650

ДГ2-5-Л2-2к-2,5
Грейфер двухчелюстной двухканатный ДГ2-5-Л2-2к-2,5 для перевантаження вугілля, вапняку, негашеного вапна, коксу, комкова грунту, солі технічної.
Призначення: перевантаження вугілля, вапняку, негашеного вапна, коксу, комкова грунту, солі технічної, щебеню за схемою напіввагон-склад, склад-судно.

Основні параметри і розміри грейфера ДГ2-5-Л2-2к-2,5:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 2 Діаметр каната, мм 18 Кратність поліспаста 4 Розрахунковий обсяг, м3 2,5 Насипна щільність вантажу, т/м3 0,8-1,0 Допустима маса зачерпываемого вантажу, т 2,6 Маса грейфера, кг 2250 Число щелеп 2 Група вантажу по ГОСТ 24599-87 Л2 Висота, мм:   відкритого 3350 закритого 2790 Довжина, мм:   відкритого 3220 закритого 2510 Ширина, мм 1820

ДГ2-5-С2-2к-2
Грейфер двухчелюстной двухканатный ДГ2-5-C2-2к-2 для перевантаження будівельних матеріалів: сухого піску, гранульованого гіпсу, кускового гіпсу, негашеного вапна.
Призначення: перевантаження сухого піску, гранульованого гіпсу, кускового гіпсу, негашеного вапна, за схемою напіввагон-склад, напіввагон-судно.

Основні параметри і розміри грейфера ДГ2-5-С2-2к-2:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 2 Діаметр каната, мм 18 Кратність поліспаста 4 Розрахунковий обсяг, м3 2,0 Насипна щільність вантажу, т/м3 1,25-1,6 Допустима маса зачерпываемого вантажу, т 3,2 Маса грейфера, кг 1700 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С2 Висота, мм:   відкритого 3210 закритого 2850 Довжина, мм:   відкритого 2780 закритого 2040 Ширина, мм 1500

ДГ2-5-С3-2к-В-1,5
Грейфер двухчелюстной двухканатный ДГ2-5-C3-2к-В-1,5 для перевантаження будівельних матеріалів: вологого піску, гравію, доменного вапняку.
Призначення: перевантаження вологого піску, гравію, доменного вапняку, за схемою вагон-склад, вагон-судно.

Основні параметри і розміри грейфера ДГ2-5-С3-2к-В-1,5:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 2 Діаметр каната, мм 18,0 Кратність поліспаста 4 Розрахунковий обсяг, м3 1,5 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерпываемого вантажу, т 3,0 Маса грейфера, кг 1850 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 3070 закритого 2700 Довжина, мм:   відкритого 2500 закритого 2020 Ширина, мм 1500

ДГ2-5-С3-2к-В-1,2
Грейфер двухчелюстной двухканатный ДГ2-5-C3-2к-В-1,2 для перевантаження будівельних матеріалів: вологого піску, гравію, доменного вапняку.
Призначення: перевантаження вологого піску, гравію, доменного вапняку, за схемою вагон-склад, вагон-судно.

Основні параметри і розміри грейфера ДГ2-5-С3-2к-В-1,2:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 2 Діаметр каната, мм 18,0 Кратність поліспаста 4 Розрахунковий обсяг, м3 1,2 Насипна щільність вантажу, т/м3 1,6-2,0 Допустима маса зачерпываемого вантажу, т 2,4 Маса грейфера, кг 1600 Число щелеп 2 Група вантажу по ГОСТ 24599-87 С3 Висота, мм:   відкритого 2915 закритого 2555 Довжина, мм:   відкритого 2215 закритого 2000 Ширина, мм 1506

ДГ2-5-Т2-2к-В-0,75
Грейфер двухчелюстной двухканатный ДГ2-5-Т2-2к-В-0,75 для перевантаження руди, сирої глини і смерзшейся грунту.
Призначення: перевантаження руди, сирої глини і смерзшейся грунту.

Основні параметри і розміри грейфера ДГ2-5-Т2-2к-В-0,75:

Вантажопідйомність крана, т 5,0 Число канатів грейфера 2 Діаметр каната, мм 18 Кратність поліспаста 6 Розрахунковий обсяг, м3 0,75 Насипна щільність вантажу, т/м3 2,65-2,85 Допустима маса зачерпываемого вантажу, т 2,14 Маса грейфера, кг 2200 Число щелеп 2 Група вантажу по ГОСТ 24599-87 Т2 Висота, мм:   відкритого 2480 закритого 2020 Довжина, мм:   відкритого 2370 закритого 1815 Ширина, мм 1020

ДГ2-5-С3-2к-В-0,75
Грейфер двухчелюстной двухканатный ДГ2-5-С3-2к-В-0,75 для перевантаження гравію, піску, шлаку і щебеню.
Призначення: перевантаження гравію, піску, шлаку і щебеню.
