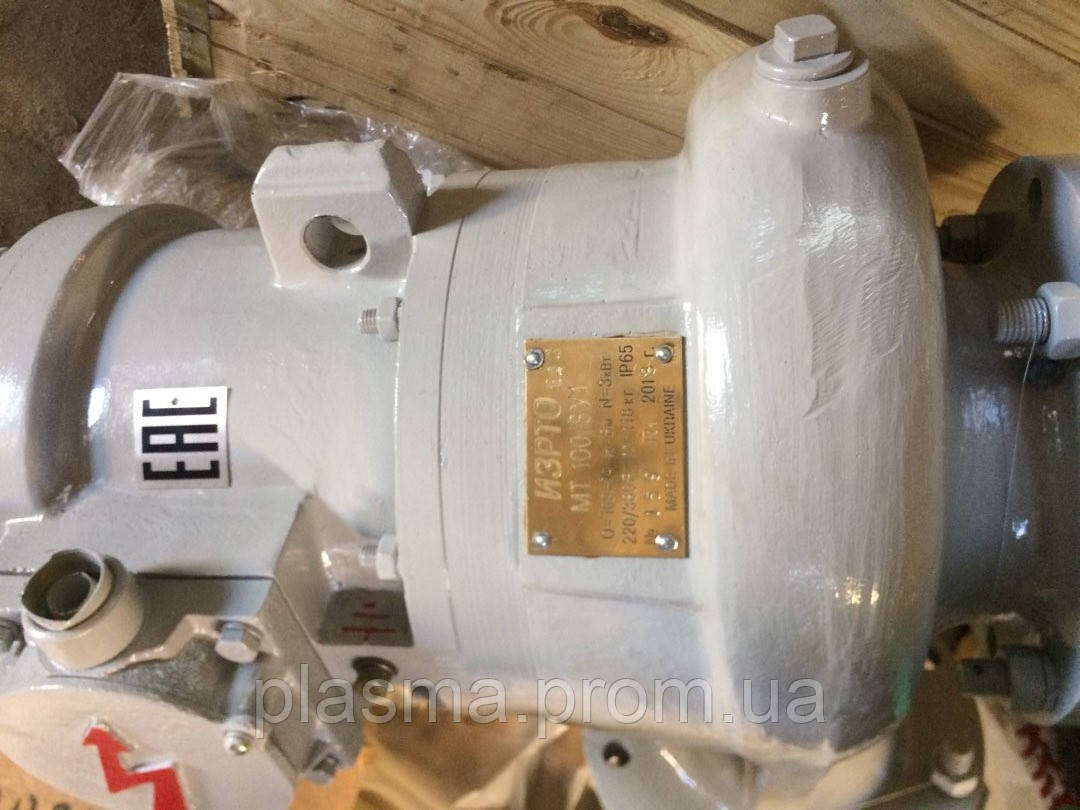

МАСЛОНАСОС ТРАНСФОРМАТОРНИЙ ЭЦТ 100/8 (МТ 100/8, АНМТ 100/8, Т-100/8, 5Т-100/8)
- В наявності
від 45 390 грн
- +380 (99) 688-33-20Підйомно-транспортне обладнання
- +380 (99) 688-33-20Гірничошахтне обладнання, Редуктори
- +380 (57) 781-36-35Насоси, Електродвигуни, Вентилятори
- +380 (67) 293-17-01Бухгалтерія
Насос ЭЦТ призначений для перекачування трансформаторного масла ГОСТ 10121-76 з температурою до плюс 80° С в системах охолодження силових трансформаторів...
+380-57-781-4940, +380-96-240-86-24, plasma2000@ukr.net
Насос ЭЦТ
призначений для перекачування трансформаторного масла ГОСТ 10121-76 з температурою до плюс 80° С в системах охолодження силових трансформаторів, стаціонарних установок. Його використовують на трансформаторних стаціонарних об'єктах: ГЕС, ГРЕС, ТЕЦ, електропечах і ін.
З приєднувальними розмірами і технічними параметрами може застосовуватися замість електронасосів Т-100/8, 5Т-100/8, АНМТ100/8, МТ100/8.
Технічні характеристики насоса ЭЦТ 100/8
Подача, м3/год (л/с) - 100 (27,8);
Частота обертання, с-1 (хв-1) - 23,5 (1410);
Напір, м - 8;
Споживана потужність, кВт - 3±8%;
Тиск на вході, кгс/см2, не більше - 0,5;
ККД електронасоса, % - 60;
Допустимий кавітаційний запас (4hg), м, не більше - 3,5;
Маса (без масла і транспортувальних заглушок), кг - 120;
Двигун:
Напруга, В 220/380;
Номінальний струм, А, при напрузі: 220В - 9,9±8%;
380В - 5,7±8%;
Частота струму, Гц - 50;
Коефіцієнт потужності cosφ - 0,82±5%;
Початковий пусковий струм, А, при напрузі:
220В - 52;
380В - 30;
Клас ізоляції - F;
Опір фази обмотки при 20° С, Ом - 1,43;
Опір ізоляції обмотки відносно корпусу в холодному стані, МОм, не менше - 35;
Максимальний час роботи при закритій напірній засувці, хв - 15
Умови експлуатації:
Номінальні значення кліматичних факторів за ГОСТ 15150-69.
Допускається тривала робота на висоті над рівнем моря до 3000 м в умовах вібрації до 100 Гц і прискорень до 1g і короткочасна робота (не більше 20) при частоті вібрацій до 50 Гц і прискоренні 3g.
Група механічного виконання М6 по ГОСТ 17516.1-90.
Не допускається включення електронасоса, не залитого повністю маслом, і якщо з нього не видалено повітря.
Експлуатація електронасоса при закритій засувці вихідного патрубка можлива не більше 15 хв.
Умови зберігання до пуску в експлуатацію - в приміщеннях з температурою від мінус 50 до 40° С і відносною вологістю не більше 80% при 20° С. Різкі коливання температури та відносної вологості повітря в приміщенні не допускаються.
Креслення трансформаторного маслонасоса ЭЦТ 100/8:
![]() | 1 - шпилька заземлення; 2 - коробка висновків; 3 - обмотка статора; 4, 9, 13 - кільця; 5 - щит; 6 - підшипник; 7 - ротор; 8 - корпус статора; 10 - щит; 11 - шпонка; 12 - корпус; 14 - пробка; 15 - робоче колесо; 16 - гайка; 17 - шайба; 18 - пакувальна кришка; 19, 20 - прокладки. |
Габаритні і настановні розміри трансформаторного маслонасоса ЭЦТ 100/8:
![]() |
